На главную страницу сайта Опыты по химии Химический Юмор. Научный Юмор Опыты по физике



Форум Химиков - Энтузиастов. Химия и Химики

Эксперименты по Химии - Практическая Химия - Книги по Химии - Физика – Астрономия – Биология – Научный Юмор
Прежде чем отправить свое сообщение - ознакомьтесь с ПРАВИЛАМИ ФОРУМА.
Прежде чем создать новую тему - воспользуйтесь ПОИСКОМ, возможно, аналогичная тема уже есть

Часовой пояс: UTC




Начать новую тему Эта тема закрыта, вы не можете редактировать и оставлять сообщения в ней.  [ Сообщений: 13 ]
Автор Сообщение
 Заголовок сообщения: Зеркальное(белое) воронение стали
СообщениеДобавлено: 25 июл 2013 17:05
Не в сети

Зарегистрирован: 25 июл 2013 16:37
Сообщения: 0
Здраствуйте уважаемые и необходимые химики)

Гляньте на эти фото http://forum.guns.ru/forummessage/36/436390.html

Это первые наганы так воронили . к сожелению секрет этого воронения неизвестен . неодин мастер занимающийся воронением несмог мне помоч.
Достался мне ММГ царский наган .хочется сделать такое воронение)

Спасибо за внимание


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Зеркальное(белое) воронение стали
СообщениеДобавлено: 26 июл 2013 00:10
Не в сети
Участник
Участник
Аватара пользователя

Зарегистрирован: 12 ноя 2011 19:42
Сообщения: 563
Наганы воронили в расплаве селитры в зависимости от времени выдержки можно получить любой цвет, кстати на фото заметны характерные цвета побежалости.

_________________
Сколько людей называли меня фантазером, как насмехался над моими идеями наш заблуждающийся близорукий мир. Нас рассудит время. (Н.Тесла)


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Зеркальное(белое) воронение стали
СообщениеДобавлено: 26 июл 2013 01:05
Не в сети

Зарегистрирован: 25 июл 2013 16:37
Сообщения: 0
Селитра воронит в черный цвет с разными оттенками


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Зеркальное(белое) воронение стали
СообщениеДобавлено: 26 июл 2013 03:01
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 23 янв 2012 00:42
Сообщения: 2696
Откуда: Черкасская обл
Тут больше похоже на никелирование, чем на пассивацию.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Зеркальное(белое) воронение стали
СообщениеДобавлено: 26 июл 2013 11:53
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 03 апр 2010 07:36
Сообщения: 2117
Откуда: Казань
Krivoy писал(а):
Гляньте на эти фото http://forum.guns.ru/forummessage/36/436390.html

Это первые наганы так воронили . к сожелению секрет этого воронения неизвестен . неодин мастер занимающийся воронением несмог мне помоч.
А Вы уверены, что это именно воронение, а не, скажем, полировка?
Просто АФАИК, заголовок темы - оксюморон, вроде горячего снега или живого трупа.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Зеркальное(белое) воронение стали
СообщениеДобавлено: 26 июл 2013 14:24
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 23 янв 2012 00:42
Сообщения: 2696
Откуда: Черкасская обл

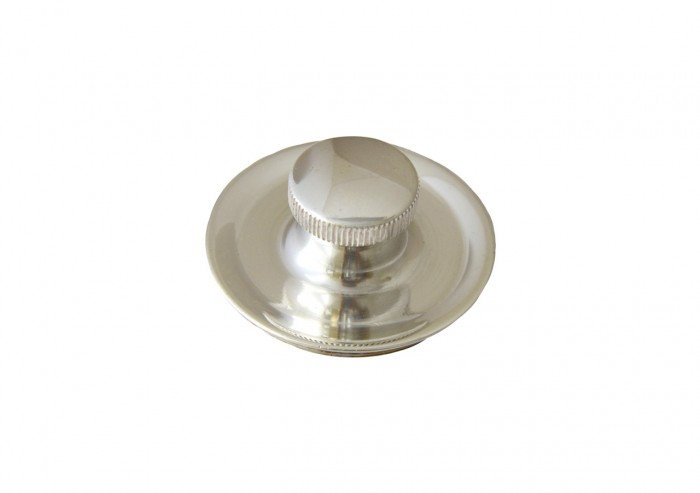

Вот, фото детали покрыта хим. никелем. Оч похоже. И иногда оружие никелировали.


Вложения:
1.jpg [ 91.06 Кб | Просмотров: 7613 ]
Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Зеркальное(белое) воронение стали
СообщениеДобавлено: 26 июл 2013 14:27
Не в сети

Зарегистрирован: 25 июл 2013 16:37
Сообщения: 0
Да это воронение защищающее наганы от ржавчины
Там дальше в теме хозяин этих наганов показывает крупные фото деталек . на них все отчетно видно паскольку им 100 лет есть места без пленки
Мастера которые воронят за деньги . говорят что это именно воронение . но состав реактивов неизвестен


Последний раз редактировалось Krivoy 26 июл 2013 15:05, всего редактировалось 2 раз(а).

Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Зеркальное(белое) воронение стали
СообщениеДобавлено: 26 июл 2013 14:29
Не в сети

Зарегистрирован: 25 июл 2013 16:37
Сообщения: 0
Да естьи никелированные наградные наганы . но это неони


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Зеркальное(белое) воронение стали
СообщениеДобавлено: 26 июл 2013 14:52
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 17 ноя 2009 03:45
Сообщения: 12264
Откуда: г. Волгоград
Romario писал(а):
Наганы воронили в расплаве селитры в зависимости от времени выдержки можно получить любой цвет, кстати на фото заметны характерные цвета побежалости.

Не совсем селитра, а расплав смеси нитрита натрия (80%) и нитрата натрия (20%). Деталь ошкуривается, выдерживается в расплаве 20 мин и зачищается пастой ГОИ до блеска.

_________________
Accidit in puncto quod non speratur in anno


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Зеркальное(белое) воронение стали
СообщениеДобавлено: 26 июл 2013 15:36
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 23 янв 2012 00:42
Сообщения: 2696
Откуда: Черкасская обл
Upsidesium писал(а):
Romario писал(а):
Наганы воронили в расплаве селитры в зависимости от времени выдержки можно получить любой цвет, кстати на фото заметны характерные цвета побежалости.

Не совсем селитра, а расплав смеси нитрита натрия (80%) и нитрата натрия (20%). Деталь ошкуривается, выдерживается в расплаве 20 мин и зачищается пастой ГОИ до блеска.

Так получается черное воронение. И там в составе есть еще вода и каустик. Вода для поддержания температурного режима.
Цитата:
Общеармейская инструкция по оксидированию деталей винтовки и карабина
Для предохранения металлических деталей винтовки и карабина от ржавления поверхность деталей оксидируется.

Для получения качественного оксидного покрытия рекомендуется выполнять операции в такой последовательности:

Подготовка поверхности.
Оксидирование.
Последующая отделка.


Подготовка поверхности
а) Обезжиривание

1. Детали обезжиривать в ванне, содержащей раствор следующего состава:

Кальцинированная или каустическая сода............ 100 г

Вода.................................................................................... 1 л

2. Детали обезжиривать при бурном кипении раствора в течение 20-30 минут.

3. Освежать (корректировать) раствор нужно по мере его израсходования путем добавления составных частей до первоначальной концентрации. Плавающие на поверхности обезжиривающего раствора жировые загрязнения должны время от времени удаляться.

б) Промывка в воде

После обезжиривания детали промыть в водопроводной проточной воде (при комнатной температуре) 3-4-кратным погружением.

Хорошо обезжиренная деталь должна полностью смачиваться водой. Если вода при промывке покрывает поверхность детали не полностью, а собирается каплями, это указывает на недостаточное обезжиривание.

в) Травление

При наличии ржавчины на поверхности деталей, а также при повторном оксидировании их с целью удаления первоначальной оксидной пленки травление деталей производить по инструкции (приложение 5).

г) Промывка в воде

После травления детали промыть в холодной проточной воде 3-4-кратным погружением.

ПРИМЕЧАНИЕ. После травления и промывки во избежание ржавления не разрешается, чтобы детали находились на воздухе свыше 10 секунд. При вынужденной задержке детали необходимо опускать на 5 минут в мыльный раствор, после чего вынуть и высушить; образовавшаяся мыльная пленка предохраняет детали от ржавления.


Общие замечания по операциям подготовки поверхности

1. При наличии на поверхности деталей толстого слоя смазки или жира перед обезжириванием полностью удалить их, протирая сухими тряпками; после чего детали отправить для обезжиривания.

2. Пружины винтовки и карабина травлению не подвергать, а чистить наждачным полотном или крацевальной щеткой.


Оксидирование
а) Оксидирование

1. Детали оксидировать в ванне, содержащей раствор следующего состава:

Каустическая сода.........….................................... 700 г

Нитрат натрия...............…...................................... 100 г

Нитрит натрия.....…................................................ 100 г

Вода........................................................................... 1 л

ПРИМЕЧАНИЕ. В качестве окислителей одинаково применимы нитрат и нитрит натрия или калия в сумме, не превышающей 200 г как в указанной смеси, так и в отдельности.

2. Приготовлять раствор нужно в специальном подогреваемом баке, предварительно хорошо очищенном от грязи и тщательно промытом водой.

Предварительно раздробленную на мелкие куски (размером 40-50 мм в поперечнике) каустическую соду загружают в бак, заливают водой и кипятят до растворения Затем вводят нитрат и нитрит натрия. После растворения компонентов оксидирующего состава раствор оставляется в полном покое на 2-4 часа. Этим приготовление раствора для оксидирования заканчивается.

Перед оксидированием деталей раствор подогревается до бурного кипения.

3. Детали, подготовленные к оксидированию, погружать в бурно кипящий раствор в сетчатых железных корзинах.

4. Начальная температура раствора (при погружении деталей в ванну) 136-138°С, конечная (в конце оксидирования) - 142-145°С. Для закаленных деталей температура ванны при погружении 140°С с постепенным повышением ее к концу оксидирования до 145-146°С.



Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Зеркальное(белое) воронение стали
СообщениеДобавлено: 01 авг 2013 19:06
Не в сети

Зарегистрирован: 25 июл 2013 16:37
Сообщения: 0
Вы не химики вы дятлы)
Выучитесь патом называйте себя химиками. недоумки
Як это незнать як покрывеца химическим способом металл в зеркальный цвет . вы наверно ток водку разбовлять умеете)


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Зеркальное(белое) воронение стали
СообщениеДобавлено: 01 авг 2013 19:10
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 03 апр 2010 07:36
Сообщения: 2117
Откуда: Казань
Дятлы не умеют банить хамов, не удосужившихся дочитать правила форума до п.1 - а у химиков это на раз-два.
Прощайте.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Зеркальное(белое) воронение стали
СообщениеДобавлено: 01 авг 2013 20:13
Не в сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 21:05
Сообщения: 54200
Откуда: Моя Батьківщина там, де моя лабораторія
Стыдно, коллеги: так тролля разочаровать...
Он думал, что участники набросятся на подкинутую им глупость и будут взахлеб обсуждать, а мы взяли и проигнорировали.

_________________
Думайте!


Вернуться к началу
 Профиль Отправить email

Показать сообщения за:  Поле сортировки
Начать новую тему Эта тема закрыта, вы не можете редактировать и оставлять сообщения в ней.  [ Сообщений: 13 ]

Часовой пояс: UTC


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 8


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:

[Сообщить об ошибке, испорченном вложении, битой ссылке]
Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
