А если через трансформатор, то будет большой сквозной ток даже несмотря на значительную мощность выхода микросхемы?

Я не использую трансформаторные драйвера. И надо ставить транзисторы перед трансформатором, это лишние детали, да и оптодрайвера показали хорошую работу. При частотах более 100 кгц, трансформаторные драйвера оправданы. ((время закрывания транзисторов можно достичь 15-20нсек). Только не ставьте IR2110 у них часто выходит со строя при больших мощностях верхний драйвер из за выброса. Схема красиво на них смотрится, однако, не советую. У меня первый вариант был именно на них, так верхний драйвер подвел, через 30 мин тестирования "схлопнулся", хорошо, что транзисторы не сгорели, всю схему переделал.

Оптодрайвера - вещь хорошая, меньше гемора (не надо ничего мотать), но вот не знаю, как с "доставабельностью"...
У нас в Волгограде выбор не очень велик - я знаю два радиомагазина да радиорынок, там далеко не всегда есть то, что нужно. А на заказ - цены за доставку отбивают всё желание покупать...

У нас в Киеве на радио рынку (Караваевы дачи) оптодрайвера FOD3120, HCPL3120, стоимость 1.5$ за штуку (аналоги, но разные производители), и дефицита в них не наблюдается, они широко используются, поищите, должны быть.

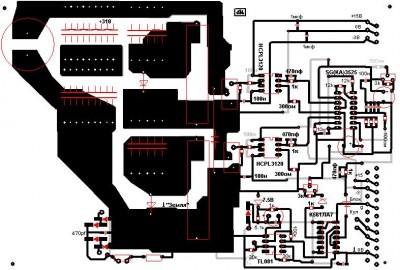

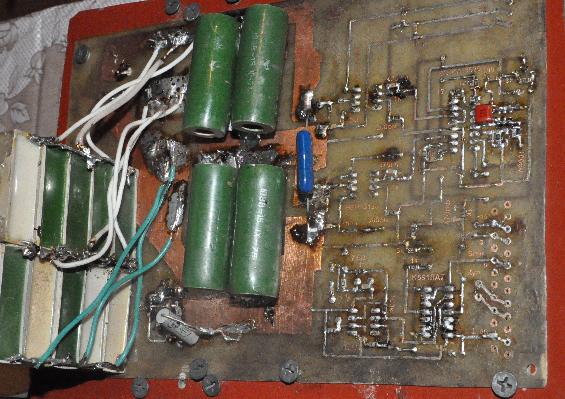

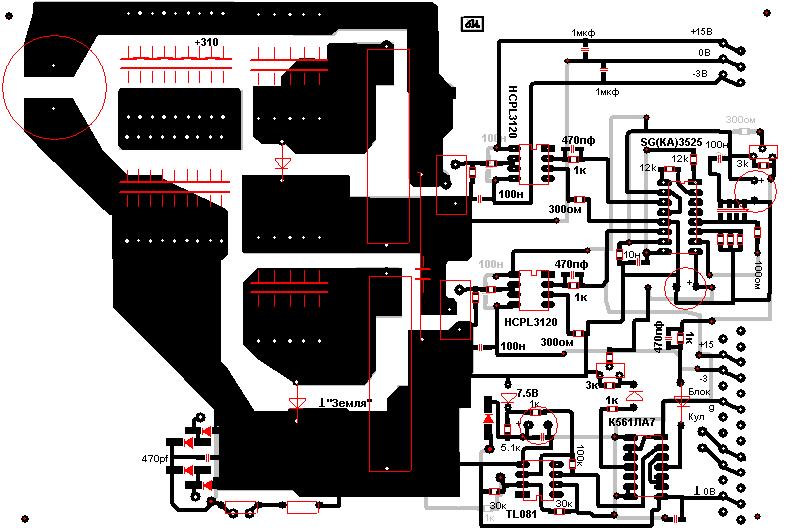

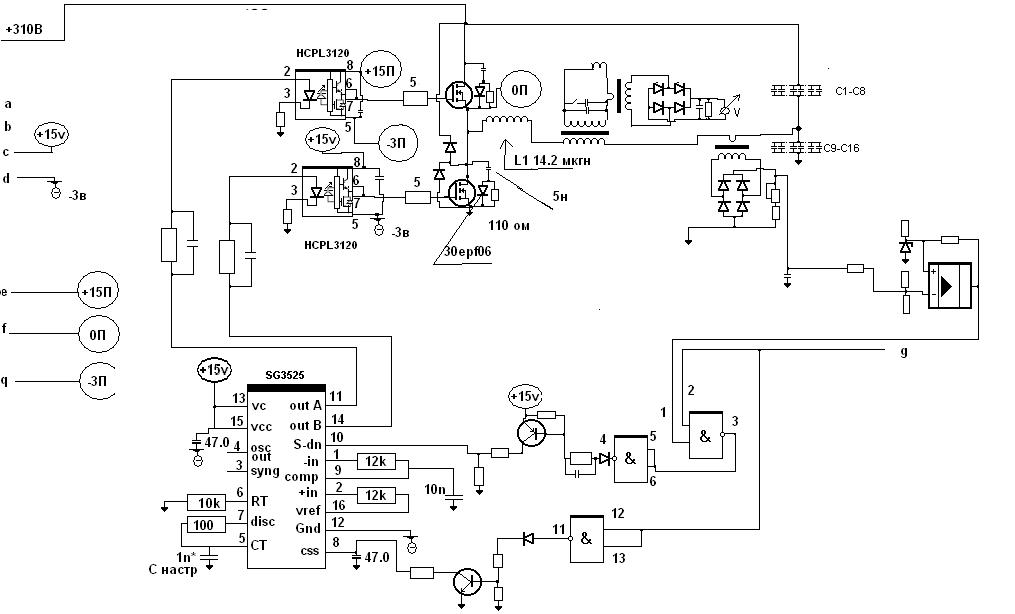

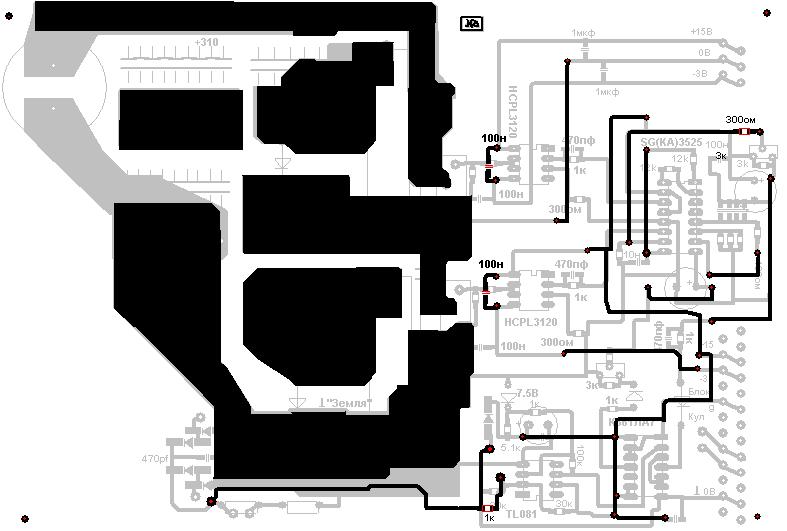

Сегодня, 15 минут назад запустил индукционный нагреватель, вот схема и монтажка, 100% рабочая.

Поздравляю
(к сожалению, в силу абсолютного незнания электроники не могу оценить по достоинству).

Что бы оценить, тут электроника не причем, я могу легко расплавить небольшое кол-во меди или медного сплава (порядка 1 кг), или такое же количество железа, могу легко получить температуру до 2000оС, если тигель из тугоплавкого материала (есть идея, на дне будет расплав серебра). И не надо ни какой горелки. Все чисто и без огня. Далее, этот инвертор будет использоваться в гальванике, ток до 110А. (небольшая приставка, которую начну делать в ближайшее время). Для лаборатории, это незаменимый прибор. Максимальная мощность 4,5 кватт, правда расчетная, еще не нагружал на такую мощность, 2 кватта держит легко. Вес, ок 10 кг, откуда, не пойму, рассчитывал на 3-4 кг.

При такой мощности, можно наверное, и под сварочник приспособить?
Ещё немного об оптодрайверах. На форуме Москатова было такое сообщение:


Это вызвало сомнения насчёт оптики. Всё-таки я к трансформаторам больше склоняюсь, но вот гемор с их намоткой...
Силовую электронику я только начинаю осваивать, поэтому хотелось бы развеять эти сомнения.

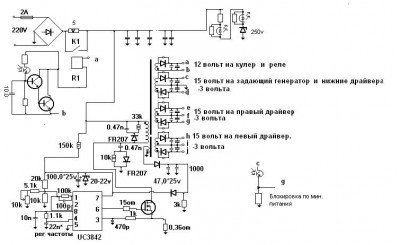

У меня реализовано так: импульсный блок питания, и отдельная обмотка на верхний и нижний драйва (на 2 верхних, левый и правый, у меня полумост, то одну обмотку использую для других целей). А учитывая, что там всего 5 витков, то емкостной связи практически нет и получается полная гальваническая развязка. Во всяком случае, проблем нет. Правда другая проблема, постреляли конденсаторы на индукторе, нужно более высоковольтные. (при переходе железа через точку Кюри резко меняется индуктивность, что приводит к скачку тока, соотв и напряжения, у меня на индукторе 84в, а конденсаторы были 250 в, заказал на 630в, должны на днях привести) А насчет бутстрепного принципа, да, есть такая фишка, а блок питания все равно надо делать, то не трудно намотать еще пару обмоток, надежность возрастает.

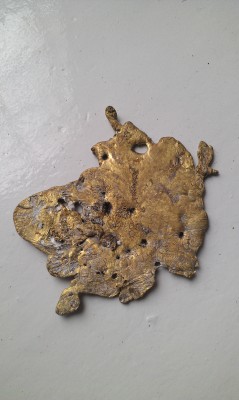

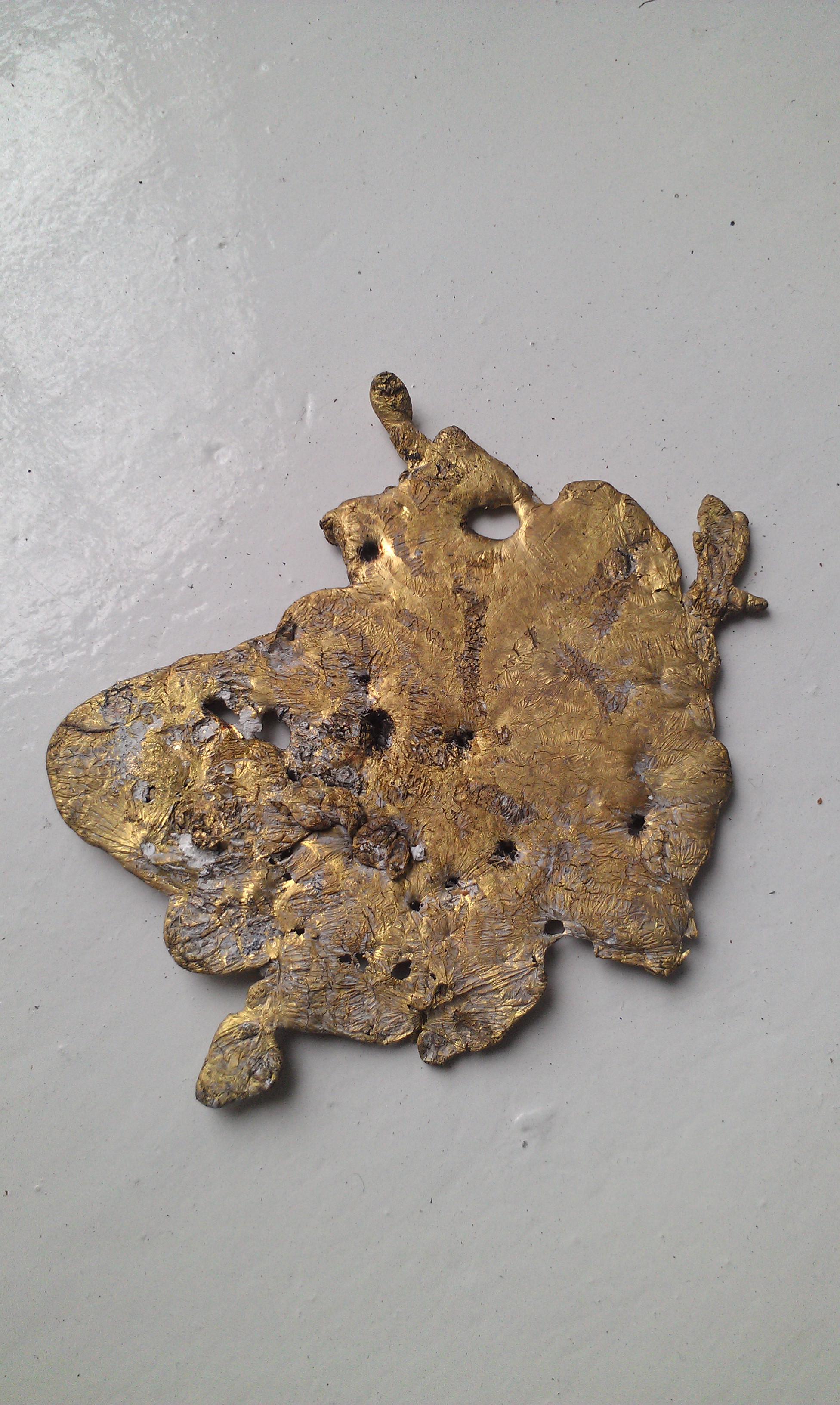

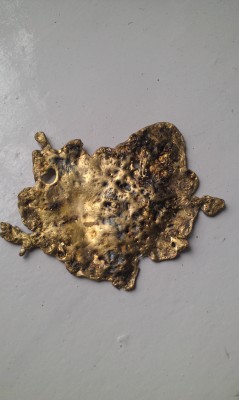

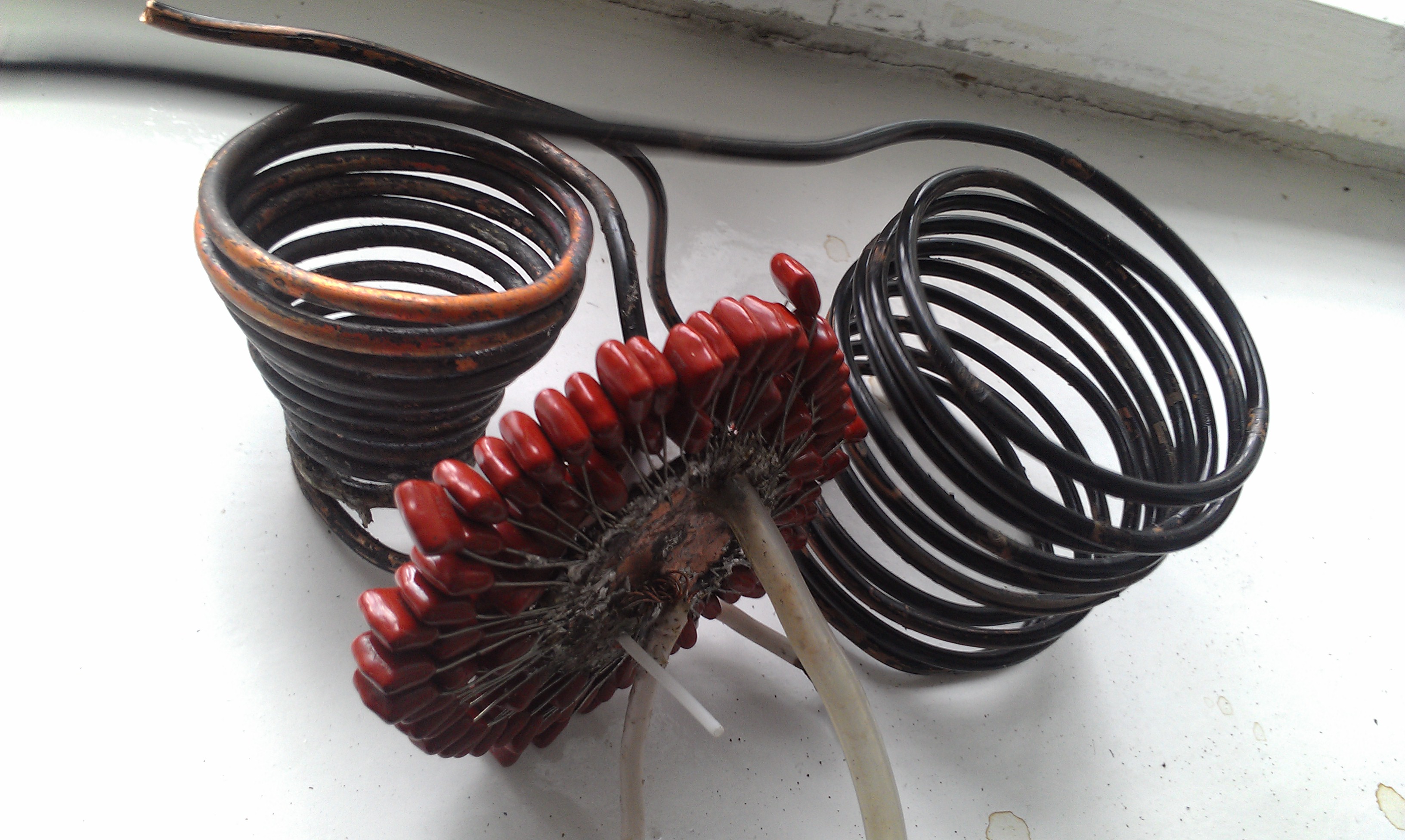

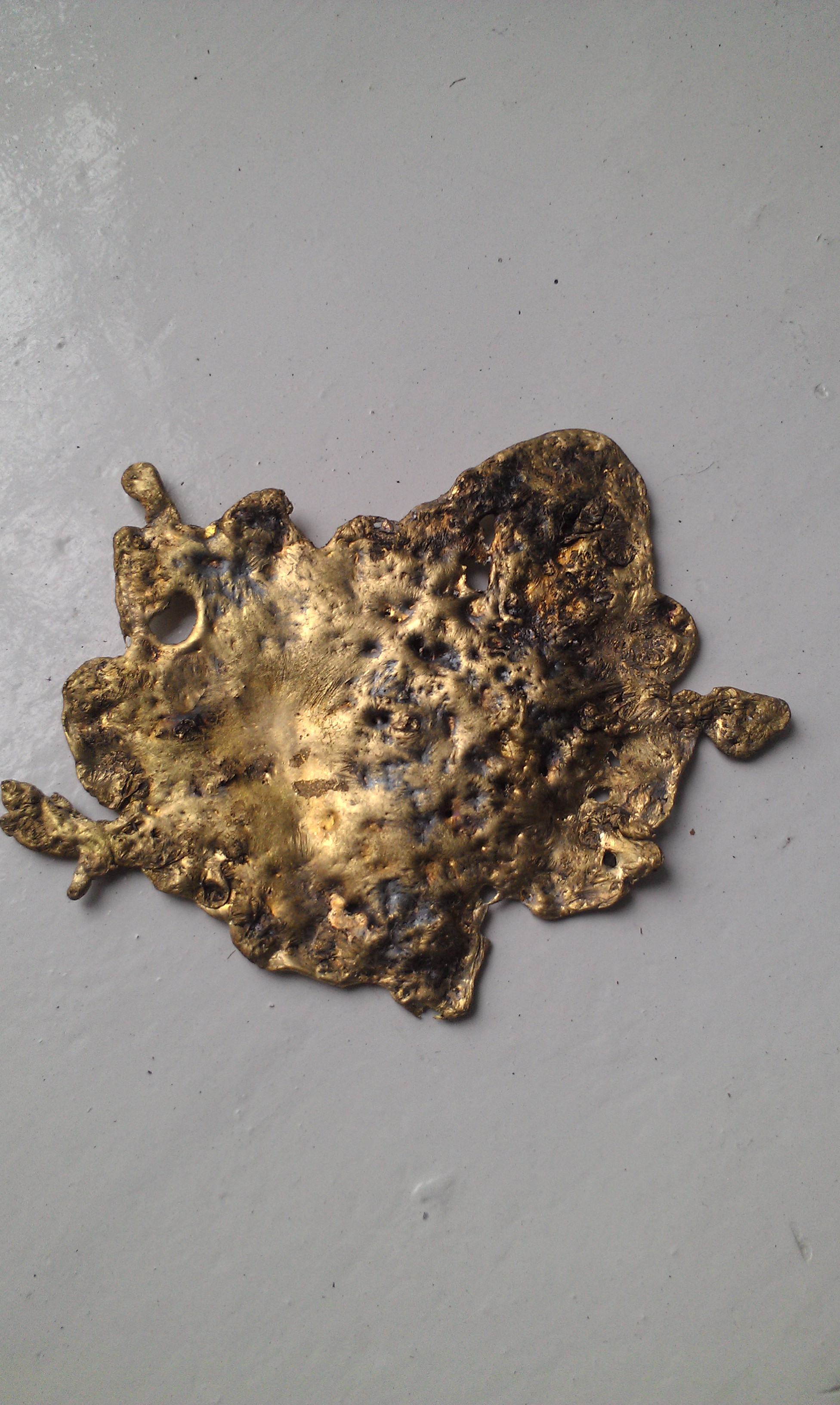

Прошел тестирование индукционного нагревателя, расплавил алюминий, поваренную соль бронзу. Вот делаю индуктор на n0.5 литра (справа заготовка на индуктор на 0.5 л), будет плавить и железо. На фото расплавленная бронза (проба, вылита асфальт)

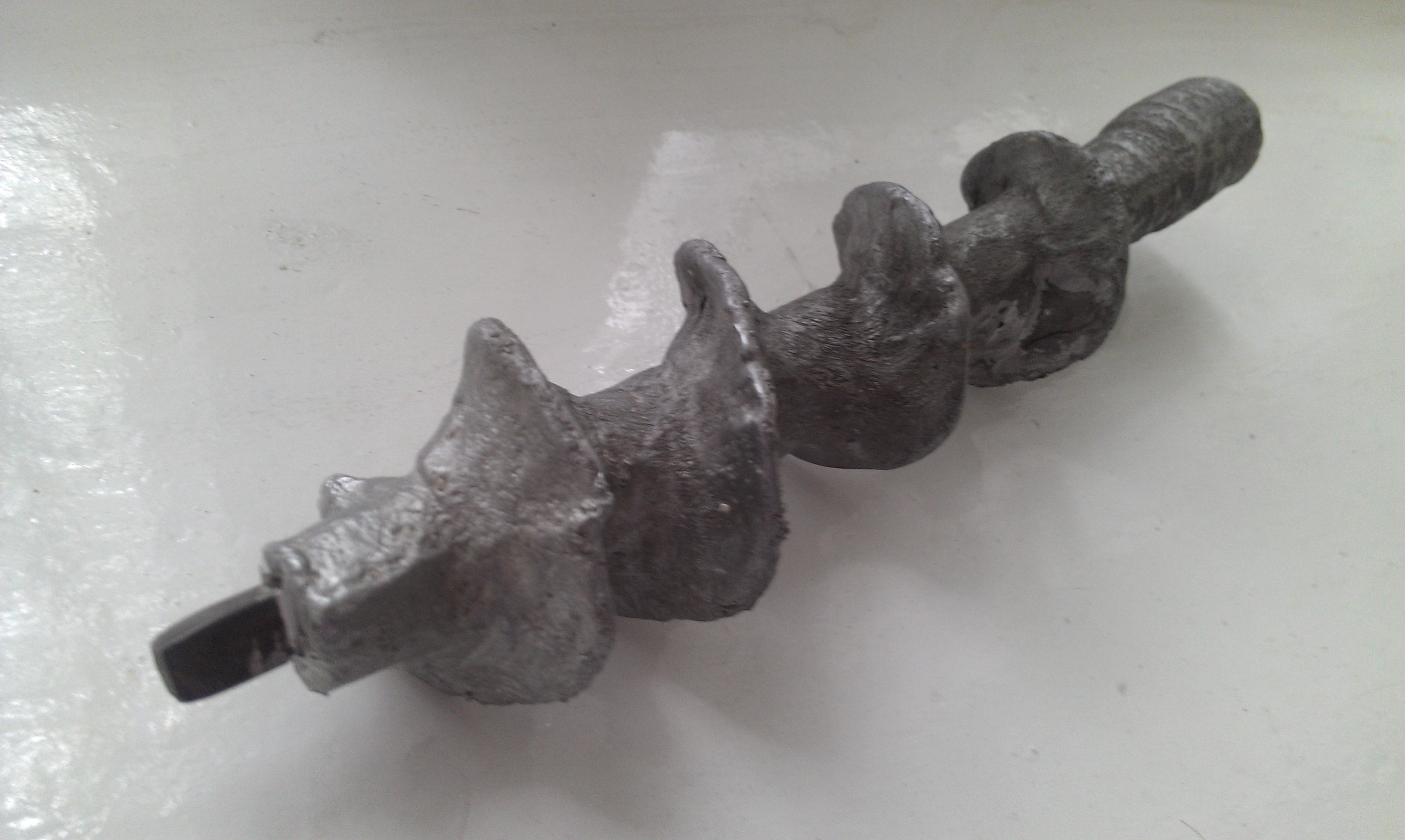

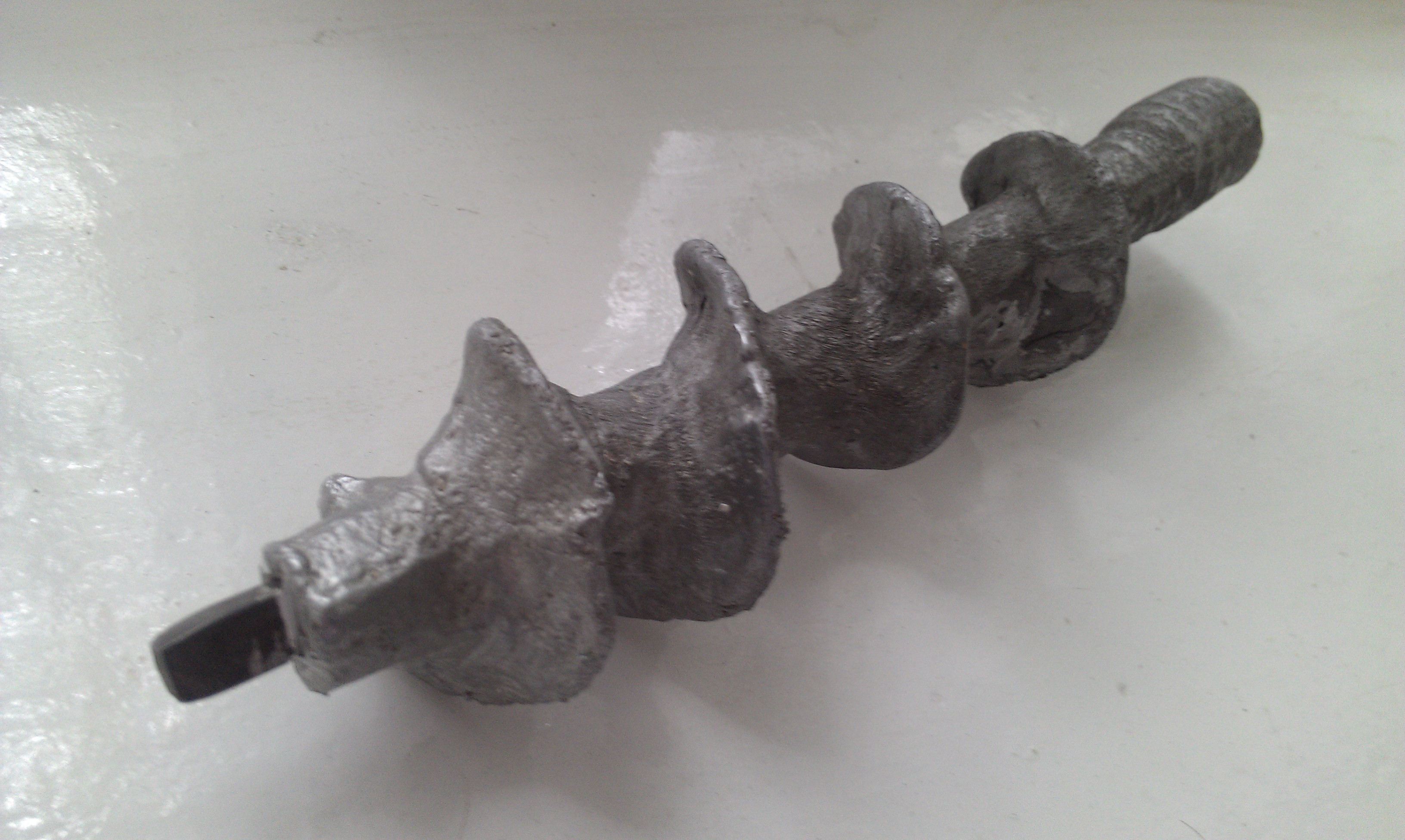

Сегодня экспериментировал с точной плавкой. Получилось, качество среднее, т.е. приемлемо, но хуже, чем хотелось. Форма делал так: делается предмет с воска,(точнее композиция воск, парафин и скипидар, скипидар испаряясь делает поверхность пористой, что повышает адгезию глины к воску, без скипидара не хочет глина липнуть к воску), и делается взвесь с гончарной глины, как магазинная сметана, окунается форма, затем посыпается песком, подсушить, и заново, взвесь глины, песок, подсушить, и потом пару раз вмокнул в жижу глины, обсыпал песком, пока не получилось ок 1 см слоя, просушка между процедурами, не до суха, а что бы слегка влажное (4-5 часов сушки). Литники предусмотрены. Затем сушка, и выплавка воска, обжиг при 500-600оС( что бы выгорел воск), форму в песчанную ванну, прогрел все это до 300-400оС, и влил алюминий. Есть. правда огрехи, но первый блин комом (есть раковина, не верно литники сделал, но направление правильное, правда на форму ушло 2 дня), но качество не плохое, будет фотоаппарат пришлю фото.
Пробовал сделать копию значка, буквы не получаются, надо делать в бронзе, алюминий (точнее дюралюминий с поршней) дает точность +-0.3 мм, врят ли больше возможно, конечно плавка с вакуумом и центрифуга даст больше.

Это учебно - тренировочная плавка. Проблема, как сделать разделительный слой? Воск вливается в гипсовую изложницу, затем вынимается. Вот он и прилипает, пробовал смазать перед заливкой изложницу жиром, так еще хуже, видно хир растворяется в горячем воске, и адгезия резко возрастает.

В интернете встретилась мне тема об использовании в качестве индукционной печи обычной бытовой микроволновки:http://pro-radio.ru/ideas/4853-8/
Вот и конкретная цитата:

Кто может прокомментировать? Возникает резонный вопрос - можно ли верить этим рассказам и допустимо ли это для печи? Лично меня терзают смутные сомнения...
Однако, идея заманчивая, ведь под руками готовый источник СВЧ.

Можно и допустимо для бытовой СВЧ печки. Однако…
• Долго и счастливо жить ваша печка не будет.
• Все интересные события будут происходить внутри шайтан-коробки, вам останется только наблюдать через не очень удобное стеклышко с дополнительно мешающей сеточкой. Доступ к плавильной массе возможен только после отключения магнетрона, иначе (если заблокируете концевой выключатель дверцы) вы подвергнетесь «живительному» облучению.

P.S.
Ни когда не баловались плазмой в микроволновке, полученной от зубочистки?

Не-а

А почему? Перегрузка?

Ну, для пищевых целей печка будет потерянна сразу. А что касается перегрузки, тепловой в первую очередь, то поэкспериментируйте с зуботычиной под перевернутой банкой…

P.S.
Когда банка разлетится от плазменного облака, — поймете на какую судьбу обрекаете микроволновку… («а в конце дороги той плаха с топорами» )

А кто-нибудь может прям подробную инструкцию скинуть,что да как собирается?Я в физике не очень силен,поэтому прошу помощь.

Можно ли использовать сварочный инвертор?

Нет, не получится. Нужно

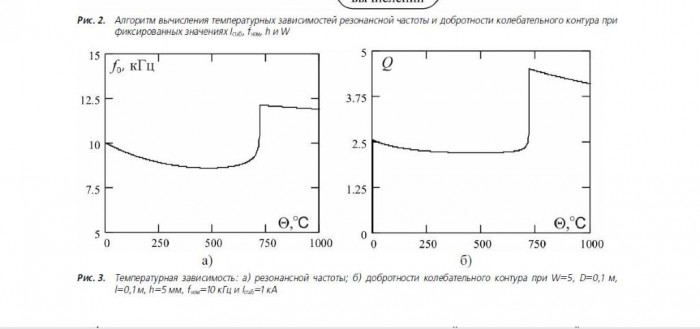

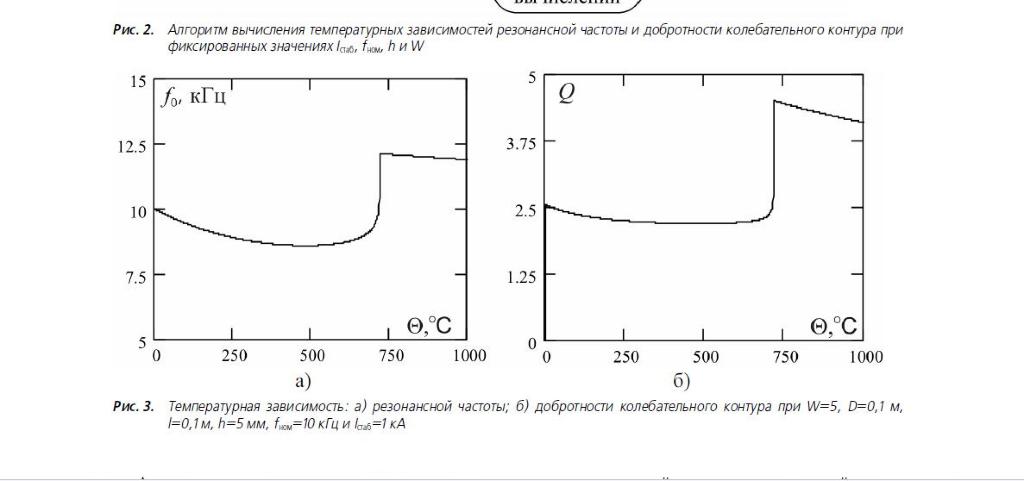

1 работа вблизи резонанса, а это подразумевает автоматическую подстройку частоты и фазы, сварочный инвертор таким свойством не обладает. При этом не терять захвата АПЧиФ при быстром изменении параметров индуктора, что происходит при переходе точки Кюри (добротность резко меняется, резонансная частота меняется до 10% и выше, вот график, перехода точки Кюри, переход несколько микросекунд)
2 Работа, когда инвертор работает на частоте чуть больше резонансной, в противном случае вылетают ключи.
3 Ограничение по току, резонанс ведь, при этом регулировка не за счет мертвого времени, а за счет, например пропускаются импульсы, или частота удаляется от резонансной. И никакого ШИМ, иначе вылетают ключи.

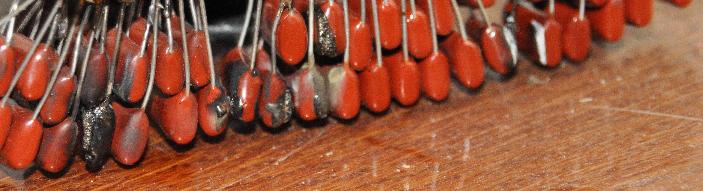

Вот, как у меня вылетели конденсаторы контура индуктора, при переходе точки Кюри. (конденсаторы на 680в, 3 секции последовательно, т.е напряжение ок 2000в), и естественно вылетели ключи, сейчас заканчиваю новую схему..

Вот ссылка, тут подробно описано.
индукционный нагрев металлов

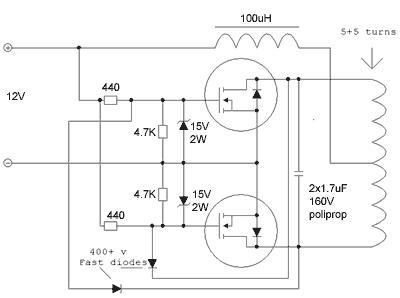

Вот, простенькая схемка, правда большей мощности не получить, но надо начинать с таких. (есть в ссылке)
