 Заголовок сообщения: Re: Электротехника своими руками
СообщениеДобавлено: 02 ноя 2015 11:41
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 02 мар 2013 05:13
Сообщения: 1777
Откуда: Латвия
феерверкер писал(а):
И так, начнём с самой простой схемы. Схемы FM радиомикрофона (ещё их называют "жучёк" или "радиожучёк").

Не надо ничего паять. Всего лишь найти игровую приставку Денди (или других марок) и от тудого выдрать модулятор.

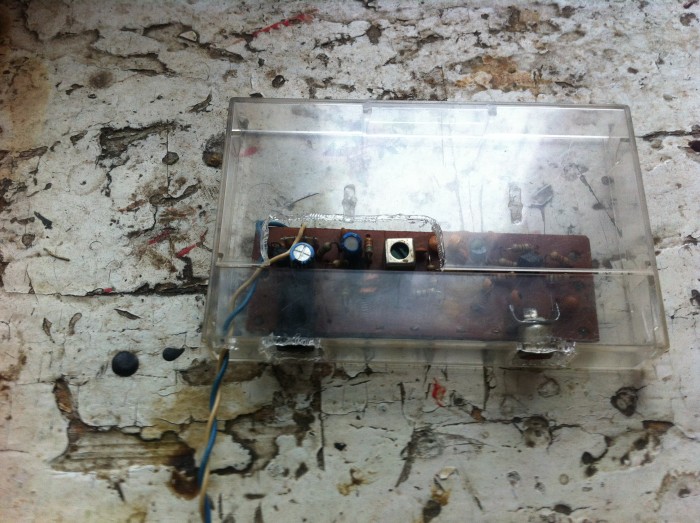

Моя "шарманка" из приставки. Пока еще не закончена.
Вложение:
IMG_7724.JPG [ 2.14 Мб | Просмотров: 4349 ]


Вчера провел испытания: с одной на другую комнату сигнал принимается в приемнике отлично.
Со временем буду делать антенну, что бы дальность было бы больше. Скорее всего это будет диполь.

_________________
Я вам не Курасаки ©
Колi случайно наступив кiту на хвост. ©


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Электротехника своими руками
СообщениеДобавлено: 07 июн 2018 12:50
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 02 мар 2013 05:13
Сообщения: 1777
Откуда: Латвия
Моя модифицированная фотоспышка из мыльницы, красного цвета.
Жаль что видео не передает то что хочется.


_________________
Я вам не Курасаки ©
Колi случайно наступив кiту на хвост. ©


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Электротехника своими руками
СообщениеДобавлено: 30 авг 2019 12:25
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 27 мар 2012 22:51
Сообщения: 2760
Откуда: Москва, Воронеж, Калужская область.
Самодельный трансформатор "из ничего". Это не руководство к действию, ибо можно было сделать куда лучше. Просто описание моего эксперимента:

Для одного устройства потребовался источник тока. Не то что бы достать приличный блок питания было сложно, но под рукой подходящего не оказалось. Решил попробовать сделать самодельный трансформатор. Интересно, что из этого может получиться.
Мне давно была интересна тема самодельных источников питания. Например, когда занимался электролизом, всегда задавался мыслью "где бы достать трансформатор, не высокого напряжения, но на чудовищный ток?".

По расчёту, трансформатор должен был подключаться к сети 220 вольт, а на выходе выдавать 12, и около 2 ампер. Для этого был нужен сердечник, с полезным поперечным сечением - 4 см квадратных.

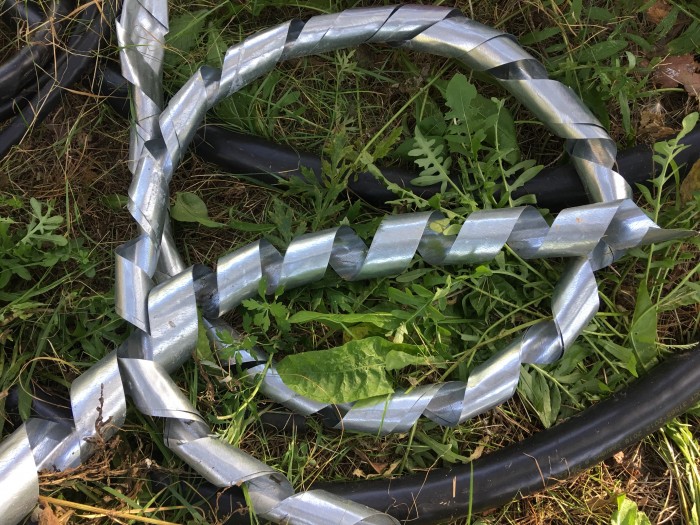

Для магнитопровода решил использовать кабельную броню - оцинкованную сталь. То, что было под рукой.
Вложение:
Комментарий к файлу: Кабельная броня
IMG_0214.JPG [ 3.32 Мб | Просмотров: 3222 ]

Пластина кабельной брони имела ширину 50мм. Пластину распустил надвое, и нарезал на куски длиной 25 см (итого - получились пластины 25*250). Количество сделал такое, чтобы восота стопки составила 25мм (естественно, в плотно сжатом состоянии, в тисках). Следовательно: полезное сечение сердечника 25*25 = 6,25 см квадратных. То есть, с приличным запасом. Но лучше так, так как магнитная проницаемость кабельной брони однозначно уступает трансформаторному железу.
Далее пластины плотно скрутил проволокой в стопку. Раскалил на углях до оранжевого каления, и максимально плавно остудил. Помимо повышения магнитной проницаемости, данная манипуляция выжгла цинковое покрытие.
(Данная часть отсутствует в фотохронике, так как в тот момент я не счёл это интересным).

Отмыл пластины от сажи, золы, и прочего (при помощи мойки высокого давления).
Далее, пластины было необходимо покрыть лаком, чтобы избежать электрического контакта меж ними. Однако, ничего подходящего под рукой не нашлось. Поступил проще:

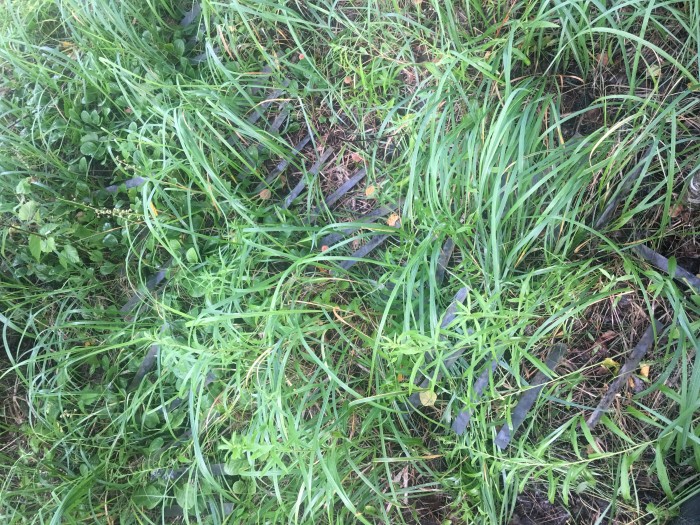

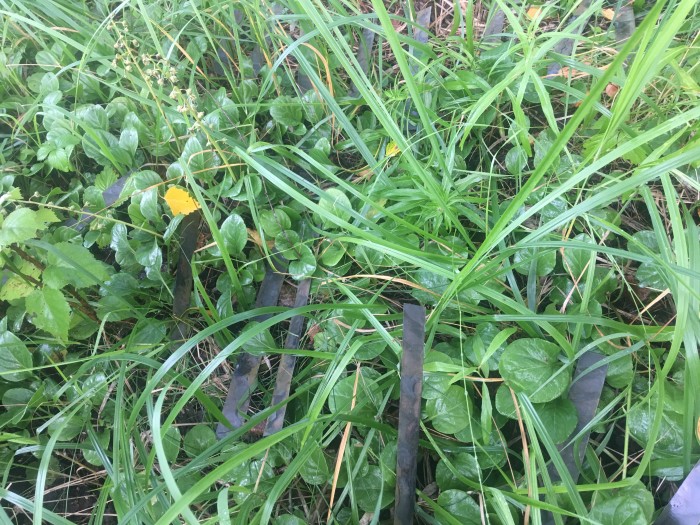

Раскидал пластины в траве. Большой спешки не было, а в условиях ежедневных дождей железо быстро покрылось ржавчиной (обладающей вполне подходящими диэлектрическими свойствами). В результате, при измерениях вышло что сопротивление между пластинами в сборе получилось в районе сотен КилоОм.
Вложение:
Комментарий к файлу: Пластины ржавеют
IMG_9671.JPG [ 3.43 Мб | Просмотров: 3222 ]
Вложение:
Комментарий к файлу: Пластины ржавеют
IMG_9672.JPG [ 4.55 Мб | Просмотров: 3222 ]
Вложение:

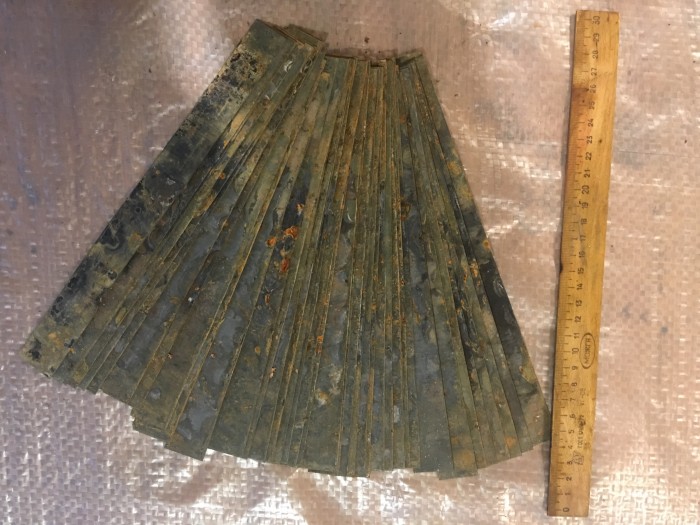

Комментарий к файлу: Ржавые пластины
IMG_9791.JPG [ 1.98 Мб | Просмотров: 3222 ]

Сложил пластины в стопку, нанизал на неё две пластинки гетинакса (куски старой платы, зачищенный от металлических дорожек). Расстояние между пластинками гетинакса сделал 5 сантиметров - ровно по ширине скотча, для дальнейшего удобства. Знаю, что скотч в данном случае не лучший материал - в случае перегрева может начать плавиться. Но заморачиваться не стал.
Пластины обмотал трансформаторной бумагой, а затем скотчем (бумагой затем, чтобы в случае, если скотч всё-таки расплавится, проволока не прорезалась об острые края пластин).

Теперь про обмотку:
Толщину проволоки расчитал по формуле d(мм) = 0,632 * корень квадратный из тока (I в амперах).
Для вторичной обмотки получился диаметр 0,9 мм. Для первичной - 0,19.

Подходящая проволока у меня была, но из за скудности запаса я решил её пока приберечь. Зато в хорошей тонкой проволоке (с электромагнитных реле) дефицита нет совершенно. Решил мотать первичную обмотку в 4 проволоки параллельно, диаметром 0,09мм каждая (в сумме получается как раз нужный диаметр. Правда, совсем без запаса).

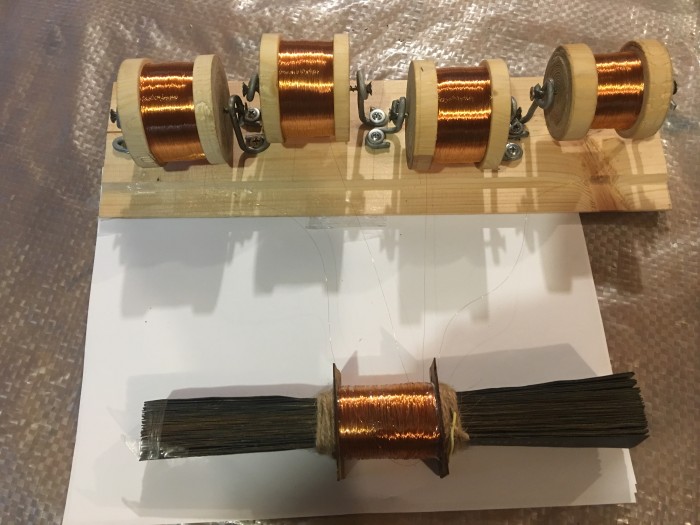

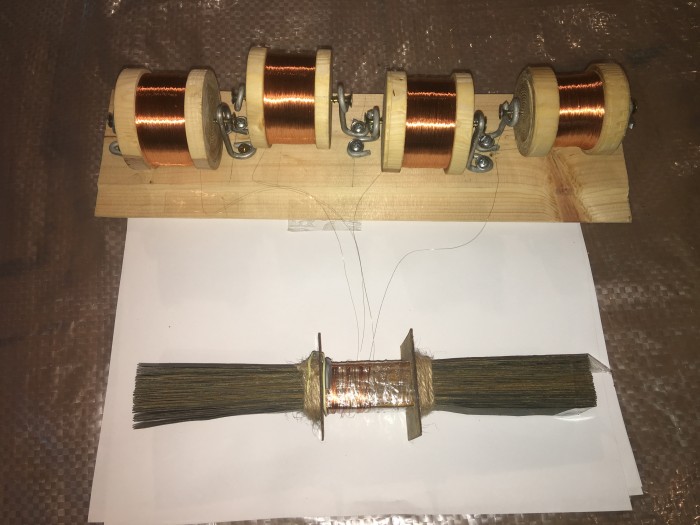

Наматывал на сердечник слоями по 100 витков (вразнобой, не сильно стараясь). Через каждые 100 витков обматывал катушку скотчем, и мотал дальше.
Всего намотал 1430 витков (плюс минус. Мог не много просчитаться при намотке).
Вложение:
Комментарий к файлу: Намотка первички (начало)
IMG_9951.JPG [ 2.04 Мб | Просмотров: 3222 ]
Вложение:
Комментарий к файлу: Намотка первички (конец)
IMG_9953.JPG [ 1.89 Мб | Просмотров: 3222 ]

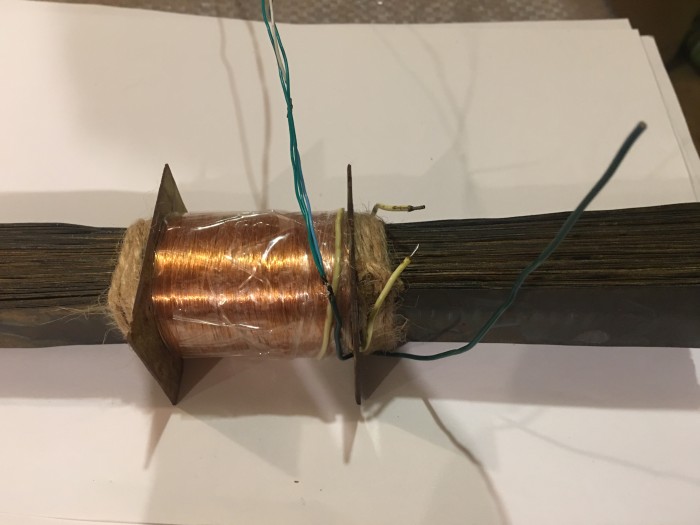

Теперь вторичная обмотка. Проволоки 0,9мм в достаточном количестве не оказалось вообще. Зато было много коротких кусочков одножильных проводов в хлорвиниловой изоляции. Диаметр жилы - 0,51мм лужёного медного провода. То есть, если мотать в 3 проволоки параллельно, получится как раз 0,9мм. Так и сделал. Кусочки спаивал в длинные провода, места пайки никак не изолировал. Но мотал в один слой, следя, чтобы оголённые участки нигде не соприкасались. Намотав ряд, плотно заматывал скотчем. Затем наматывал следующий. По расчёту, на один вольт выходного напряжения требовалось 7,4 витка вторичной обмотки. Но я намотал с запасом - 110 (опять же плюс минус). То есть, 110:7,4= должно получится почти 15 вольт.
Вложение:

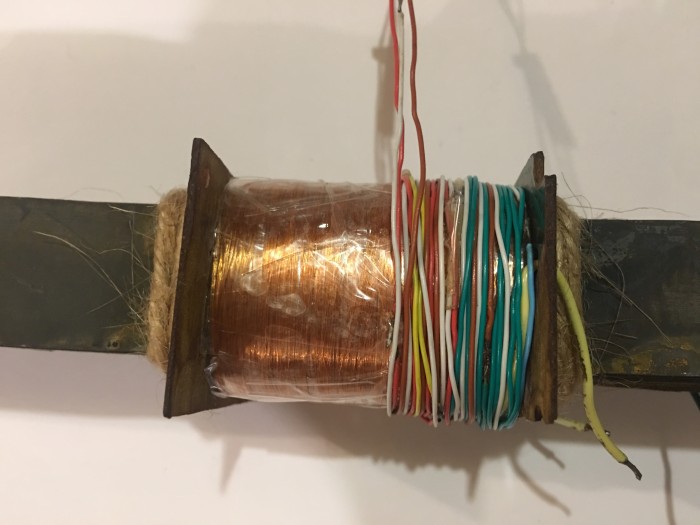

Комментарий к файлу: Намотка вторички
IMG_9957.JPG [ 1.5 Мб | Просмотров: 3222 ]
Вложение:
Комментарий к файлу: Намотка вторички
IMG_9958.JPG [ 1.57 Мб | Просмотров: 3222 ]
Вложение:

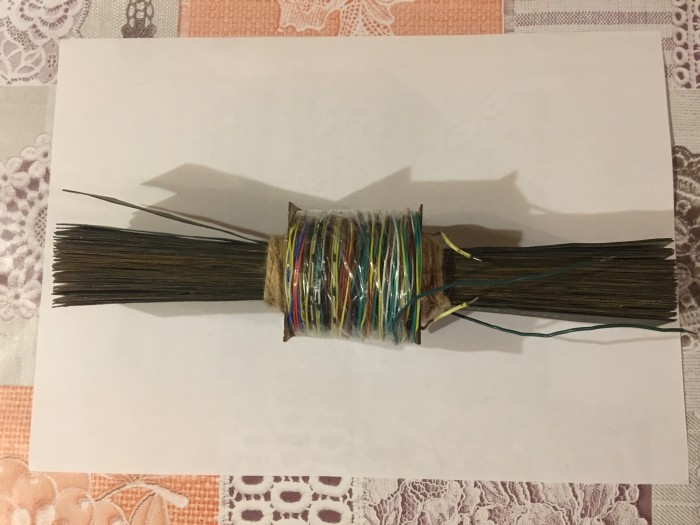

Комментарий к файлу: Намотка вторички (конец)
IMG_9990.JPG [ 1.63 Мб | Просмотров: 3222 ]

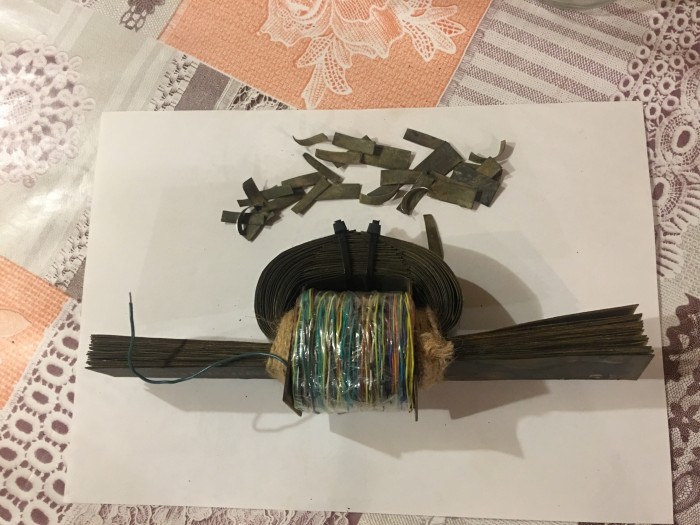

Вот и всё. Катушки намотаны. Осталось лишь сомкнуть пластины магнитопровода.

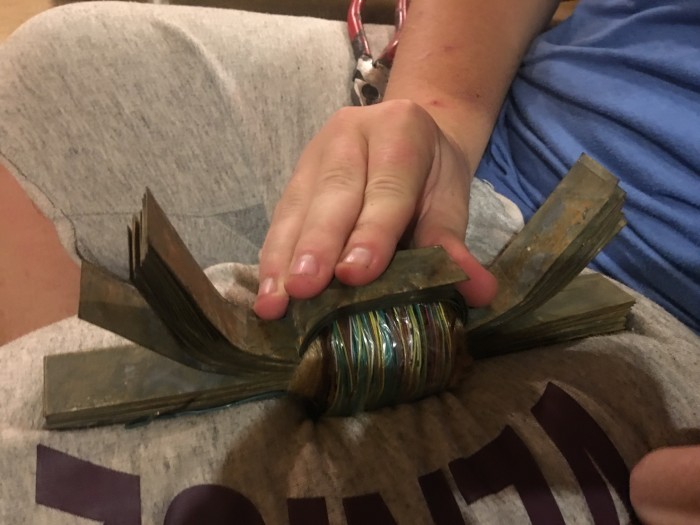

Сделать это оказалось не так просто, как я ожидал. Сталь хоть и отожжённая, но смыкать пластины без зазоров было трудно. К счастью, тут мне помог друг, зашедший в гости. Так в четыре руки с ним и гнули. Первые пластины (для экономии места) пришлось подрезать. А дальше гнули как есть, целые.
Вложение:

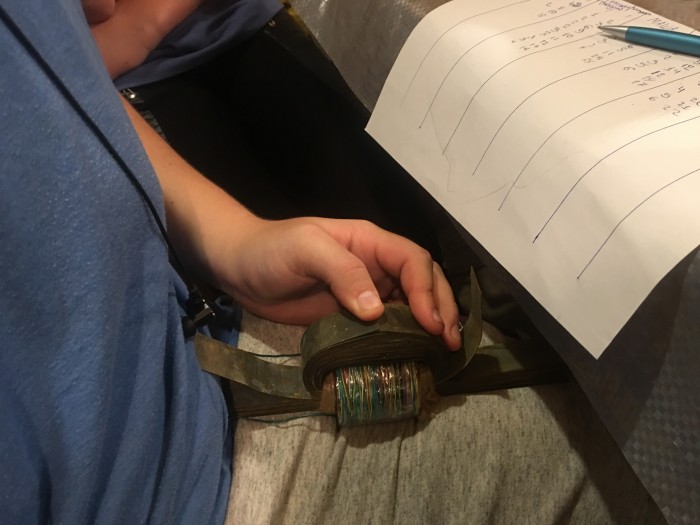

Комментарий к файлу: Загибание пластин
IMG_9994.JPG [ 1.87 Мб | Просмотров: 3222 ]

Вложение:
Комментарий к файлу: Загибание пластин
IMG_9993.JPG [ 1.72 Мб | Просмотров: 3222 ]

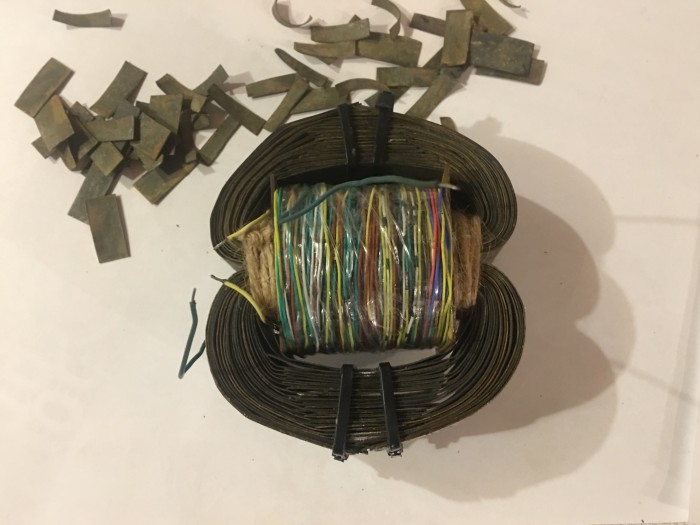

Пластины стянул пластиковыми хомутами.
Вложение:
Комментарий к файлу: Замкнут первый магнитопровод
IMG_9995.JPG [ 1.93 Мб | Просмотров: 3222 ]

И тоже самое со второй половиной.
Вложение:
Комментарий к файлу: Замкнут второй магнитопровод
IMG_9998.JPG [ 1.56 Мб | Просмотров: 3222 ]

Сопротивление первичной обмотки составило 110 ом. Сопротивление вторичной - 0,8 ом.
Вот такой готовый трансформатор получился. Достаточно громоздкий, зато из самых доступных элементов.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Электротехника своими руками
СообщениеДобавлено: 01 сен 2019 17:44
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 27 мар 2012 22:51
Сообщения: 2760
Откуда: Москва, Воронеж, Калужская область.
А теперь испытания:

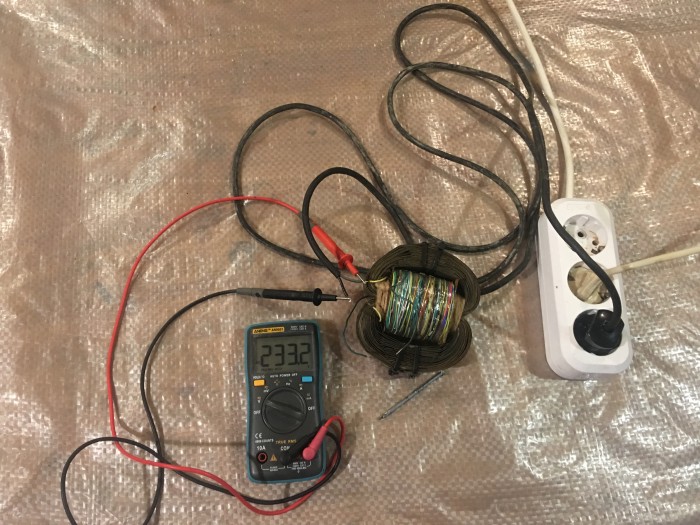

На первичную обмотку подаётся сетевое напряжение. В моём случае - не много выше 220.
Вложение:
IMG_0186.JPG [ 2.15 Мб | Просмотров: 3210 ]

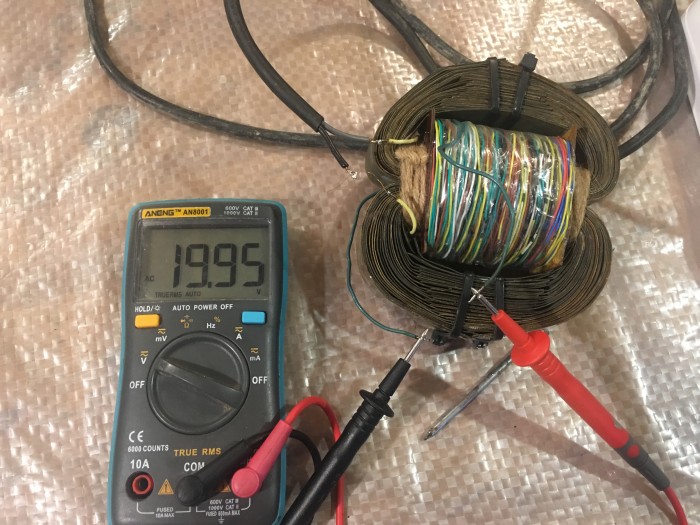

На выводах вторичной обмотки вышло напряжение (холостого хода. Без нагрузки) - почти 20 вольт.
Вложение:
IMG_0188.JPG [ 2.1 Мб | Просмотров: 3210 ]

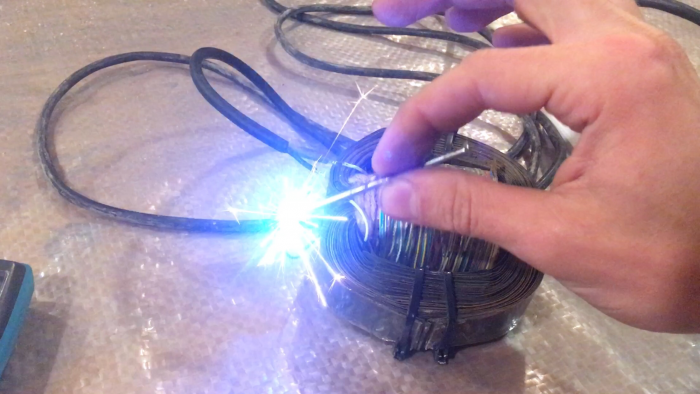

Если замыкать концы вторичной обмотки на железный предмет (гвоздь) получается не плохая сварочная дуга, с массой искр. Ток явно не 2А.
Вложение:
IMG_0251.PNG [ 4.22 Мб | Просмотров: 3210 ]

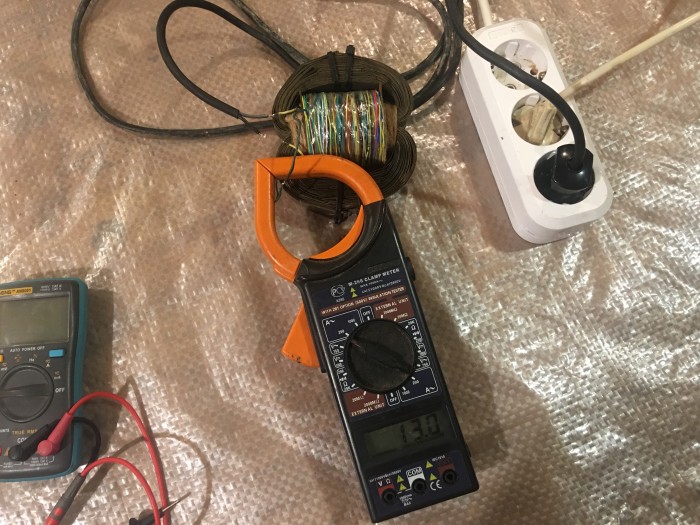

Спаял концы вторичной обмотки. (Измерение тока короткого замыкания). Больше 13 ампер! Но ток стремительно падает из за нагрева проволоки.
Вложение:
IMG_0196.JPG [ 2.28 Мб | Просмотров: 3210 ]

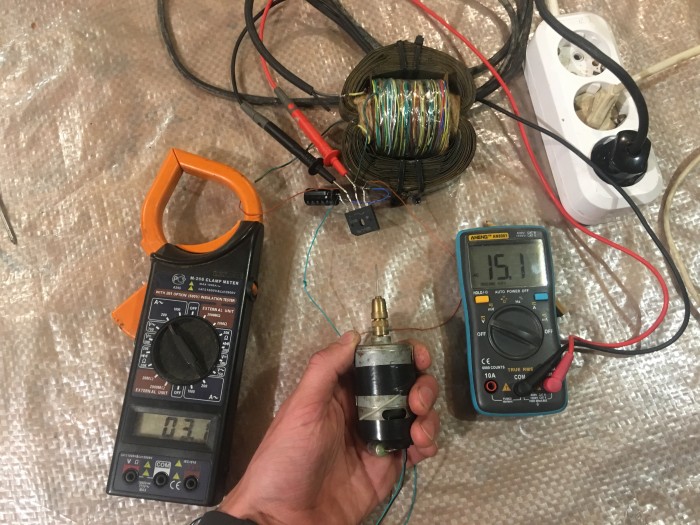

Подключил диодный мост, конденсатор на 2200 мкф, и электромотор в качестве нагрузки.
При старте двигателя, ток потребления подскакивает выше двух ампер. Напряжение (переменное вторичной обмотки) проседает до 15 вольт.
Вложение:
IMG_0200.JPG [ 2.18 Мб | Просмотров: 3210 ]


Вот такой эксперимент. С моей точки зрения, вполне удачный. Всё получилось соответственно расчёту.
___________________
Планирую, когда будет время, заморочиться и собрать трансформатор, например, на 5 вольт 100 ампер. Для электролизёра анодирования алюминия мне очень не хватает низковольтного источника тока. Но тут для начала надо получше изучить теорию. Посмотрим...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Электротехника своими руками
СообщениеДобавлено: 01 сен 2019 17:50
Не в сети
Гуру
Гуру

Зарегистрирован: 13 дек 2015 00:35
Сообщения: 4548
Откуда: Санкт-Петербург
Очень неплохой трансформатор получился! Если будете делать еще, попробуйте сделать тороидальный трансформатор.

Еще можно перематывать фабричные трансформаторы на нужные параметры. Тем более можно купить по дешевке сгоревшие трансы.

_________________
Самое мощное оружие доступное человеку - его мозги.


Последний раз редактировалось Юрий Денисов 01 сен 2019 17:52, всего редактировалось 1 раз.
Дополнил


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Электротехника своими руками
СообщениеДобавлено: 02 сен 2019 00:50
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 27 мар 2012 22:51
Сообщения: 2760
Откуда: Москва, Воронеж, Калужская область.
Можно и тороидальный. Хотя возни с его изготовлением будет больше.

Фабричные уже приходилось и перематывать, и переделывать...

Тут весь интерес в том, что трансформатор сделан с нуля. И успешно (Хотя отец, электрик по образованию, был почти полностью уверен, что ничего толкового из моей затеи не выйдет).
То есть, открывается перспектива изготовления самодельных сердечников, вместо чтобы искать где-то готовые.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Электротехника своими руками
СообщениеДобавлено: 02 сен 2019 13:33
Не в сети
Начинающий
Начинающий

Зарегистрирован: 28 янв 2017 09:52
Сообщения: 49
самодельный трансформатор на чудовищный ток легко изготовить, если взять трансформатор микроволновки, срезать высоковольтную обмотку, и намотать свою толстым проводом. мощность у него под киловатт, у меня вышло 0.7 вольт на виток во вторичке.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Электротехника своими руками
СообщениеДобавлено: 02 сен 2019 21:22
Не в сети
Модератор
Модератор
Аватара пользователя

Зарегистрирован: 27 мар 2012 22:51
Сообщения: 2760
Откуда: Москва, Воронеж, Калужская область.
Знаю такое.
Но увы. Трансформатор микроволновки работает в режиме дикого перенасыщения. То есть греться будет даже на холостом ходу. Разовое анодирование пожалуй потянет, а вот для длительного электролиза точно нет...

Хотя, если раздобыть пару таких трансформаторов, и подключить последовательно. Вот тогда, я думаю, изделие выйдет действительно толковое!

Или я не прав? Один такой трансформатор у меня есть, но руки до него пока не дошли.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Электротехника своими руками
СообщениеДобавлено: 02 сен 2019 21:28
Не в сети
Гуру
Гуру

Зарегистрирован: 13 дек 2015 00:35
Сообщения: 4548
Откуда: Санкт-Петербург
феерверкер писал(а):
Знаю такое.
Но увы. Трансформатор микроволновки работает в режиме дикого перенасыщения. То есть греться будет даже на холостом ходу. Разовое анодирование пожалуй потянет, а вот для длительного электролиза точно нет...

Хотя, если раздобыть пару таких трансформаторов, и подключить последовательно. Вот тогда, я думаю, изделие выйдет действительно толковое!

Или я не прав? Один такой трансформатор у меня есть, но руки до него пока не дошли.

Можно замутить масляное охлаждение (я думаю бочку отработки достать не сложно) . В само масло опустить медные трубки, по которым прогонять воду.

_________________
Самое мощное оружие доступное человеку - его мозги.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Электротехника своими руками
СообщениеДобавлено: 26 май 2021 17:27
В сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 21:05
Сообщения: 54207
Откуда: Моя Батьківщина там, де моя лабораторія

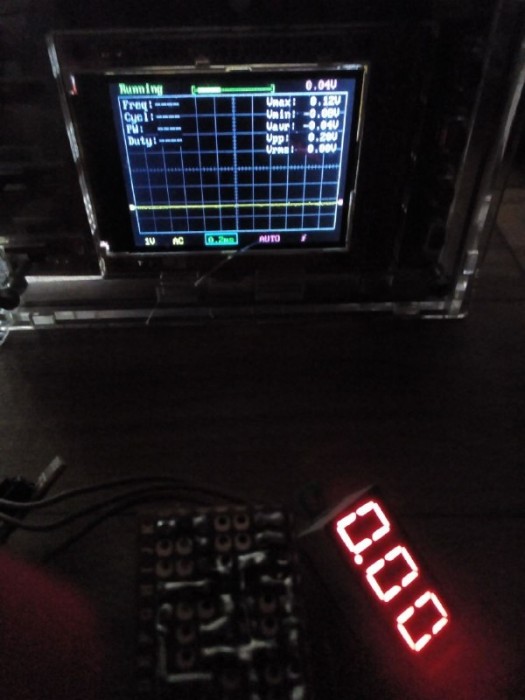

Регулятор напряжения на микроконтроллере PIC12F675
или
ШИМ- контроллер с рабочей частотой 1 кГц и контролем одного параметра

PIC12F675 microcontroller-based voltage regulator

http://chemistry-chemists.com/N3_2021/C ... -P4-1.html


_________________
Думайте!


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Электротехника своими руками
СообщениеДобавлено: 30 май 2021 11:52
В сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 21:05
Сообщения: 54207
Откуда: Моя Батьківщина там, де моя лабораторія
Получение хлората калия в домашних условиях - ч.2
Synthesis of potassium chlorate at home

http://chemistry-chemists.com/N3_2021/C ... .html#1002
Вложение:
RegU2-7.jpg [ 92.14 Кб | Просмотров: 1007 ]

_________________
Думайте!


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Электротехника своими руками
СообщениеДобавлено: 31 май 2021 04:43
В сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 24 ноя 2009 11:17
Сообщения: 6508
Откуда: Новосибирск
Мосфет работает в ключевом режиме, или в линейном?

_________________
- Не люблю тех, которые вслух произносят один тост, а про себя думают другой.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Электротехника своими руками
СообщениеДобавлено: 01 июн 2021 04:58
Не в сети
Посетитель
Посетитель

Зарегистрирован: 01 июн 2021 04:56
Сообщения: 1
В ключевом. С интегрирующим конденсатором.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Электротехника своими руками
СообщениеДобавлено: 29 авг 2021 14:14
В сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 21:05
Сообщения: 54207
Откуда: Моя Батьківщина там, де моя лабораторія
SIM800L в руках экспериментаторов / SIM800L in hands of experimenters
http://chemistry-chemists.com/N4_2021/C ... -P4-1.html


_________________
Думайте!


Вернуться к началу
 Профиль Отправить email

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 34 ]  На страницу Пред.  1, 2

Часовой пояс: UTC


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:

[Сообщить об ошибке, испорченном вложении, битой ссылке]
Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
