 Заголовок сообщения: Вопросы по электротехнике и радиоделу
СообщениеДобавлено: 31 янв 2012 19:13
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 15 мар 2011 15:29
Сообщения: 4837
Достаточно часто химикам приходится иметь дело с электроникой - это и электрохимия, и приборы и т.д.
Эта тема предназначена для обсуждения всего, что касается "паяния".


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вопросы по электротехнике и радиоделу
СообщениеДобавлено: 31 янв 2012 19:19
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 15 мар 2011 15:29
Сообщения: 4837
Сейчас работаю над схемой для электроподжига на радиоуправлении. В общем схема где-то такая.
Что использовать в качестве усилителя? Пятиамперные транзисторы, даже подключенные по схеме Дарлингтона горят.
Наверное проще будет реле, но где его взять?


Вложения:
блок.JPG [ 6.23 Кб | Просмотров: 16739 ]
Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вопросы по электротехнике и радиоделу
СообщениеДобавлено: 31 янв 2012 21:34
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 23 янв 2012 00:42
Сообщения: 2696
Откуда: Черкасская обл
Trel писал(а):
Сейчас работаю над схемой для электроподжига на радиоуправлении. В общем схема где-то такая.
Что использовать в качестве усилителя? Пятиамперные транзисторы, даже подключенные по схеме Дарлингтона горят.
Наверное проще будет реле, но где его взять?

Электроподжег делается так: берете лампочку для фонарика, на 2.5 или 3.5 вольт, на наждачной бумаге осторожно стачиваете стекло до дырки, засыпаете порох, лучше дымный, и заклеиваете дырку клеем, вот Вам и электроподжиг, проверено, работает, если сделано аккуратно, 100% гарантия. Был у меня один отказ с бездымным порохом. Так мы запускали ракеты. Ток 250 ма, например КТ 815 вполне справятся.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вопросы по электротехнике и радиоделу
СообщениеДобавлено: 31 янв 2012 22:19
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 15 мар 2011 15:29
Сообщения: 4837
Спасибо, но такие лампочки сейчас-дефицит. Кроме того, осколки стекла не делают их безопасными. Я пользуюсь кусочком нихрома, посмотрите http://vzrivpaket.com/tools/electrovosplameniteli.
Как такой вариант?


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вопросы по электротехнике и радиоделу
СообщениеДобавлено: 31 янв 2012 22:35
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 23 янв 2012 00:42
Сообщения: 2696
Откуда: Черкасская обл
Trel писал(а):
Спасибо, но такие лампочки сейчас-дефицит. Кроме того, осколки стекла не делают их безопасными. Я пользуюсь кусочком нихрома, посмотрите http://vzrivpaket.com/tools/electrovosplameniteli.
Как такой вариант?

Любой запал может причить вред, если не соблюдать технику безопасности. А лампочки от гирлянд, чем плохи? Тут с нихромом непонятки, я например, не умею их паять, не лудятся заразы, даже ортофосфорной кислотой не качественно получается , чем припаивали? Мне интересно, чисто проф. интерес.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вопросы по электротехнике и радиоделу
СообщениеДобавлено: 31 янв 2012 22:38
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 15 мар 2011 15:29
Сообщения: 4837
Сначала ножом обчищаю от слоя окислов, далее либо в кучку лимонной к-ты, либо капелькой ортофосфорной (когда как получается, наверное разные типы нихрома), и быстро залуживаю в большом количестве припоя. Лудится, конечно хуже меди, но после нескольких попыток привыкаешь.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вопросы по электротехнике и радиоделу
СообщениеДобавлено: 31 янв 2012 22:53
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 23 янв 2012 00:42
Сообщения: 2696
Откуда: Черкасская обл
Trel писал(а):
Сначала ножом обчищаю от слоя окислов, далее либо в кучку лимонной к-ты, либо капелькой ортофосфорной (когда как получается, наверное разные типы нихрома), и быстро залуживаю в большом количестве припоя. Лудится, конечно хуже меди, но после нескольких попыток привыкаешь.

У меня алюминий лучше получается паять, а тонкий нихром можно брать с сопротивлений ПЭВ, такие зеленые, трубчатые, раньше в ч/б телевизорах стояли, на 3-10К там тонкий нихром, хорошо шихта отбивается молотком. Но такого запала я не делал, хотя должно работать. Насчет реле, хорошие реле автомобильные, есть до 30А. Я их часто использую в инверторах , по даташиту у них допустимое напряжение между контактами и обмоткой до 600в.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вопросы по электротехнике и радиоделу
СообщениеДобавлено: 31 янв 2012 22:56
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 15 мар 2011 15:29
Сообщения: 4837
Спасибо, а сколько примерно стоят автомобильные реле? И какое брать лучше, их ведь там несколько десятков?


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вопросы по электротехнике и радиоделу
СообщениеДобавлено: 31 янв 2012 23:05
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 15 мар 2011 15:29
Сообщения: 4837

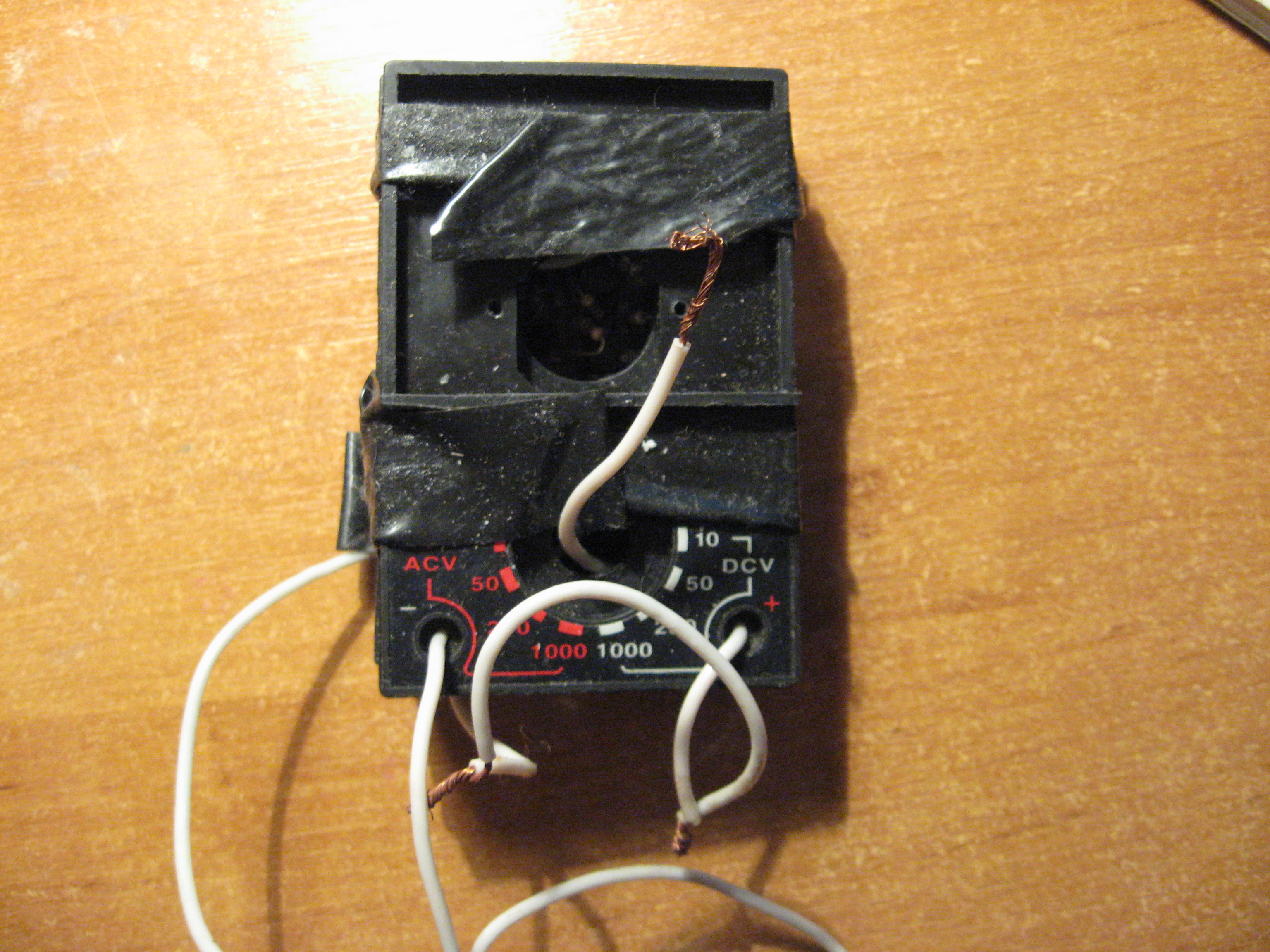

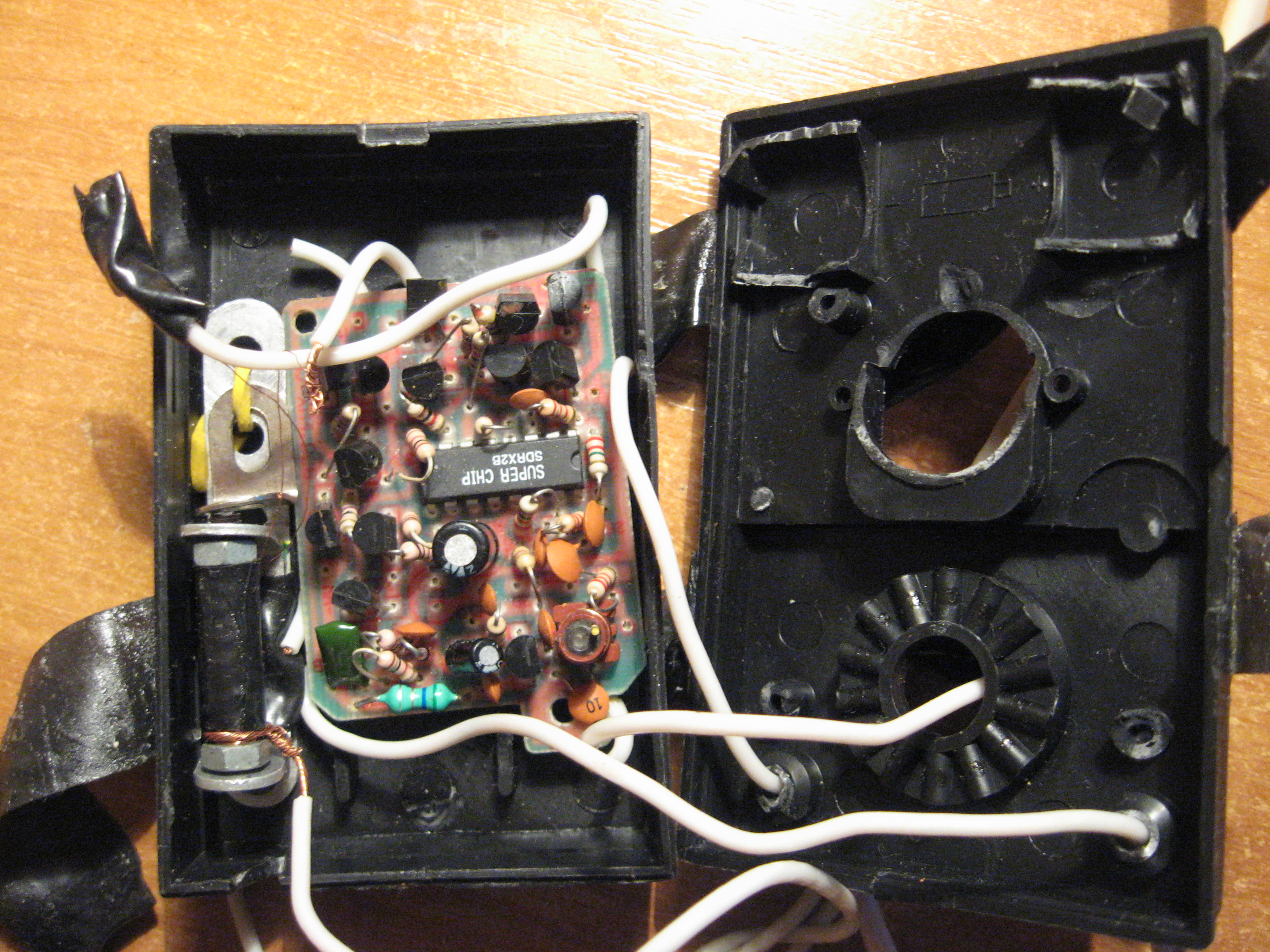

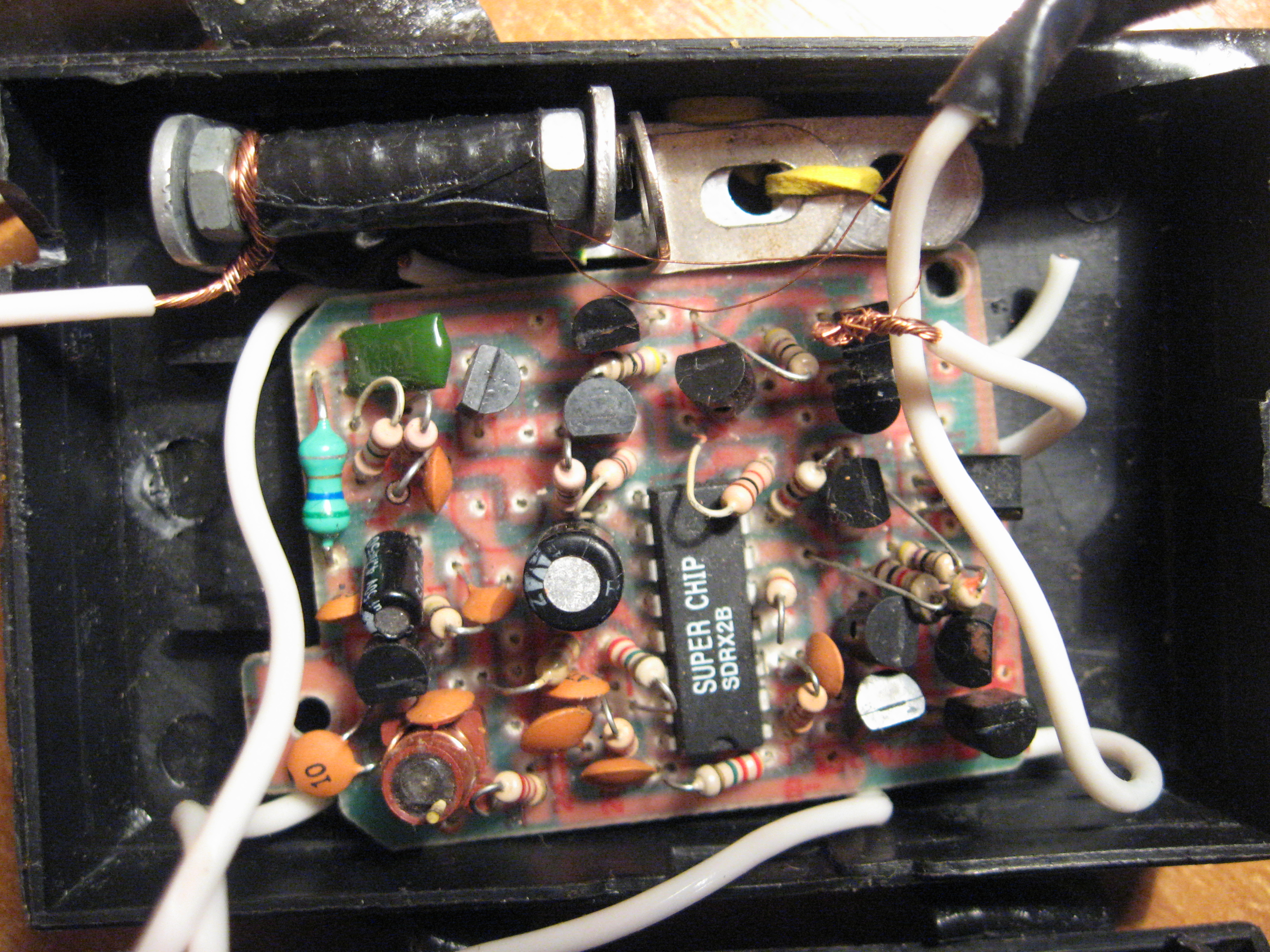

Вот фотки этого "чуда враждебной техники". Только не смейтесь :ah: . Агрегат сбоку от платы-самодельное реле.


Вложения:
IMG_1223.JPG [ 3.58 Мб | Просмотров: 16686 ]
IMG_1222.JPG [ 3.73 Мб | Просмотров: 16686 ]
IMG_1221.JPG [ 3.34 Мб | Просмотров: 16686 ]
Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вопросы по электротехнике и радиоделу
СообщениеДобавлено: 31 янв 2012 23:11
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 02 апр 2011 22:28
Сообщения: 1516
Откуда: Украина
На основе искровой электрозажигалки (не пьзо) для газовых плит.

Вложение:
Искрозажигалка.jpg [ 300.78 Кб | Просмотров: 16682 ]


У этих зажигалок питание от батареек через генератор преобразуется в переменный ток, который подается на катушку-трансформатор; с катушки напряжение в несколько киловольт поступает на разрядник, где пробивает непрерывной чередой искр воздушный зазор в несколько миллиметров. Т.е. эти зажигалки — сильно упрощенная версия шокера, включаются простым замыканием контакта батареек.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Вопросы по электротехнике и радиоделу
СообщениеДобавлено: 31 янв 2012 23:14
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 23 янв 2012 00:42
Сообщения: 2696
Откуда: Черкасская обл
Trel писал(а):
Спасибо, а сколько примерно стоят автомобильные реле? И какое брать лучше, их ведь там несколько десятков?


У нас 10 грн штука, с Киева с Караваевых дач (радиорынок) мне привозили и за 6 грн ( меньше 1$)
Ток обмотки - 0.1А
[url=http://savepic.su/1293581.htm]Изображение[/url0.1


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вопросы по электротехнике и радиоделу
СообщениеДобавлено: 31 янв 2012 23:19
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 15 мар 2011 15:29
Сообщения: 4837
Спасибо, валюту можете не переводить, я сам с Украины.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вопросы по электротехнике и радиоделу
СообщениеДобавлено: 31 янв 2012 23:35
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 23 янв 2012 00:42
Сообщения: 2696
Откуда: Черкасская обл
Вот пример, я делаю идукционую плавку, это платы блока питания и защиты, и вот авто реле.
Вложение:
image.jpg [ 26.97 Кб | Просмотров: 14448 ]


Последний раз редактировалось феерверкер 02 июн 2014 09:50, всего редактировалось 1 раз.
Добавил фотографию вложением.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вопросы по электротехнике и радиоделу
СообщениеДобавлено: 31 янв 2012 23:36
В сети
.
Аватара пользователя

Зарегистрирован: 04 ноя 2009 21:05
Сообщения: 54208
Откуда: Моя Батьківщина там, де моя лабораторія
По возможности прикрепляйте картинки непосредственно к сообщению, файлообменники картинок не всегда надежны.
Вставка картинок в сообщения viewtopic.php?p=3743#p3743

_________________
Думайте!


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вопросы по электротехнике и радиоделу
СообщениеДобавлено: 31 янв 2012 23:44
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 15 мар 2011 15:29
Сообщения: 4837
А как разбираться где какой контакт на реле?


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вопросы по электротехнике и радиоделу
СообщениеДобавлено: 01 фев 2012 00:27
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 23 янв 2012 00:42
Сообщения: 2696
Откуда: Черкасская обл

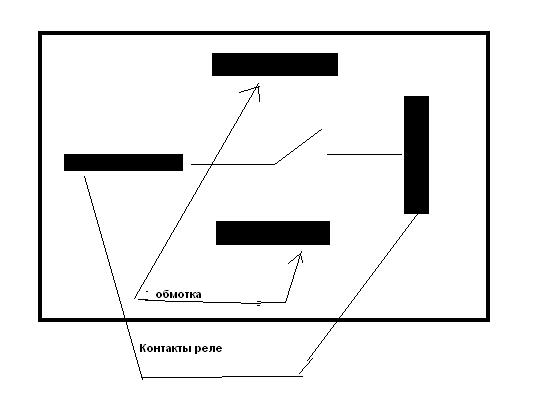

Вот, вид снизу, по бокам обмотка реле. Контакт нормально разомкнут, есть реле с 5 контактами, но я их не использую, нет необходимости, там перебрасывающий контакт. Есть реле контакты медные, желтые и белого цвета, видно разные производители, с белыми контактами у меня были проблемы, лучше их не брать, стоимость одинакова.


Вложения:
1.JPG [ 18.32 Кб | Просмотров: 15796 ]
Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вопросы по электротехнике и радиоделу
СообщениеДобавлено: 01 фев 2012 02:26
Не в сети
Ветеран
Ветеран
Аватара пользователя

Зарегистрирован: 14 фев 2010 19:45
Сообщения: 822
Откуда: Украина, Луганск
Зачем громоздкие, потребляющие большие токи реле. Покупайте такие штуки и можно даже КТ315 использовать.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Вопросы по электротехнике и радиоделу
СообщениеДобавлено: 02 фев 2012 15:34
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 15 мар 2011 15:29
Сообщения: 4837
А как такое реле называется? Из ведь в машине несколько десятков.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вопросы по электротехнике и радиоделу
СообщениеДобавлено: 02 фев 2012 19:19
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 23 янв 2012 00:42
Сообщения: 2696
Откуда: Черкасская обл
Зайдите в магазин, торгующий автодеталями, там эти реле должны быть, как называется, и где стоят, я затрудняюсь ответить, во всяком случае у нас такие реле в продаже есть постоянно. Вид сверху 6 постов назад, . 75.3777-10 их маркировка, есть .75-3777 пятиконтактные, можно их использовать, (есть схема, где использовал такое реле, средний контакт у меня не задействовал) средний контакт нормально замкнут с левым, согласно рисунка 3 поста назад.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Вопросы по электротехнике и радиоделу
СообщениеДобавлено: 02 фев 2012 20:49
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 15 мар 2011 15:29
Сообщения: 4837
Спасибо. Можно ли паять провода прямо к его ножкам?


Вернуться к началу
 Профиль Отправить email
