 Заголовок сообщения: Регенерация травильных растворов печатных плат.
СообщениеДобавлено: 19 окт 2016 17:13
Не в сети
Посетитель
Посетитель

Зарегистрирован: 19 окт 2016 15:57
Сообщения: 4
Всем доброго времени суток!
У нас на предприятии есть установка для регенерации травильного раствора печатных плат с монополярным подключение электродов в электролизере (на катод осаждается медь). Есть желание у руководства своими силами сделать электролизер с биполярным включением электродов. Может быть кто то может подсказать методику расчета таких электролизеров (определение количества электродов, расстояние между ними). Также интересна конструкция биполярного электрода, точнее можно ли изготовить биполярный электрод из обычного листа нержавейки, нанеся на анодную сторону какое-нибудь покрытие.
Прошу прощения за глупые вопросы, просто никогда не имел дело с электрохимией, а тут сразу навалилось.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Регенерация травильных растворов печатных плат.
СообщениеДобавлено: 20 окт 2016 13:32
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 23 янв 2012 00:42
Сообщения: 2696
Откуда: Черкасская обл
Не вижу смысла в подобной затее. Такой аппарат сложнее. дороже монополярного, и биполярные ванны используют для интенсификации процесса, у Вас все упирается в количество травильного раствора. На остальные вопросы трудно дать ответ, так, как ТЗ дано не корректно: какая должна быть производительность установки ? Какой раствор для травления используется? И по какой причине собираетесь модернизировать (мало места, не хватает производительности старого, есть лишние деньги и надо их оприходовать и прочее).


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Регенерация травильных растворов печатных плат.
СообщениеДобавлено: 20 окт 2016 15:59
Не в сети
Посетитель
Посетитель

Зарегистрирован: 19 окт 2016 15:57
Сообщения: 4
DVP писал(а):
Не вижу смысла в подобной затее. Такой аппарат сложнее. дороже монополярного, и биполярные ванны используют для интенсификации процесса, у Вас все упирается в количество травильного раствора. На остальные вопросы трудно дать ответ, так, как ТЗ дано не корректно: какая должна быть производительность установки ? Какой раствор для травления используется? И по какой причине собираетесь модернизировать (мало места, не хватает производительности старого, есть лишние деньги и надо их оприходовать и прочее).


Причина в том, что не хватает производительности старого. Нынешний (монополярный) осаждает меди примерно 0,4 кг/час при токе примерно в 350 А. Хотим модернизировать хотя бы до 1,5 кг/час.
Раствор сульфатный медно-аммиачный.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Регенерация травильных растворов печатных плат.
СообщениеДобавлено: 20 окт 2016 17:13
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 23 янв 2012 00:42
Сообщения: 2696
Откуда: Черкасская обл
Поставьте последовательно 5 ванн, аналогичных, что работают, ток останется без изменения. А напряжение повысится в 5 раз, анод одной ванны по воздуху соединен с катодом другой ванны, проще. Дешевле, чем воротить биполярные ванны. Расход тока аналогичен. Если БП – генератор тока, то замкнув катод с анодом любой ванны можно работать с ванной (выгрузка, замена электролита)а остальные работают без проблем. И ни надо ни чего пересчитывать, старые режимы можно использовать. Ванны у Вас относительно небольшие, катод около кв метра, мож чуть больше. Если продукт порошок меди, то площадь катода даже меньше кв. метра.
Анод свинец? Он хорошо работает в сернокислых электролитах.

Кстати, последовательное включение часто используют в промышленности.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Регенерация травильных растворов печатных плат.
СообщениеДобавлено: 21 окт 2016 07:57
Не в сети
Посетитель
Посетитель

Зарегистрирован: 19 окт 2016 15:57
Сообщения: 4
DVP писал(а):
Поставьте последовательно 5 ванн, аналогичных, что работают, ток останется без изменения. А напряжение повысится в 5 раз, анод одной ванны по воздуху соединен с катодом другой ванны, проще. Дешевле, чем воротить биполярные ванны. Расход тока аналогичен. Если БП – генератор тока, то замкнув катод с анодом любой ванны можно работать с ванной (выгрузка, замена электролита)а остальные работают без проблем. И ни надо ни чего пересчитывать, старые режимы можно использовать. Ванны у Вас относительно небольшие, катод около кв метра, мож чуть больше. Если продукт порошок меди, то площадь катода даже меньше кв. метра.
Анод свинец? Он хорошо работает в сернокислых электролитах.

Кстати, последовательное включение часто используют в промышленности.


Спасибо, поэкспериментируем с таким вариантом! Возможно и правда будет проще. А анод из титана с покрытием каким-то.


Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Регенерация травильных растворов печатных плат.
СообщениеДобавлено: 21 окт 2016 10:25
Не в сети
Гуру
Гуру
Аватара пользователя

Зарегистрирован: 23 янв 2012 00:42
Сообщения: 2696
Откуда: Черкасская обл
Аноды ОРТА наверное. (титановые аноды с окисью рутениевым покрытием, ), или аналогичные. свинец так же неплохо держит. он покрывается нерастворимым сульфатом, но свинец дешевле.

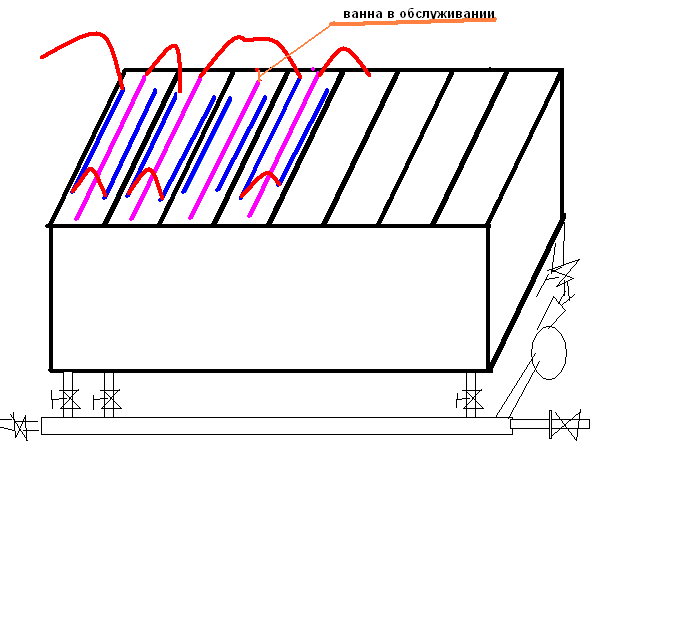

Я бы делал так: сделать такую ванну. с несколькими секциями. Если 8-10 отделов, то ток на такую производительность уменьшится . Катод в центре. по краям аноды. Вот. примерно такая конструкция, только вентили пластиковые. или предусмотреть слив электролита раствора с коллекторов на момент работы, иначе блуждающие токи будут сильно большими.(нужно разорвать цепь). Один насос, можно заполнить любую ванну. скачать любую ванну. перекачать с одной ванны в другую. И при 10 ваннах ток уменьшится до 150А до нужной Вам производительности.


Вложения:
a2.PNG [ 19.69 Кб | Просмотров: 5608 ]
Вернуться к началу
 Профиль Отправить email

 Заголовок сообщения: Re: Регенерация травильных растворов печатных плат.
СообщениеДобавлено: 24 окт 2016 08:54
Не в сети
Посетитель
Посетитель

Зарегистрирован: 19 окт 2016 15:57
Сообщения: 4
Спасибо большое, Вы очень помогли! Будем пробовать.
